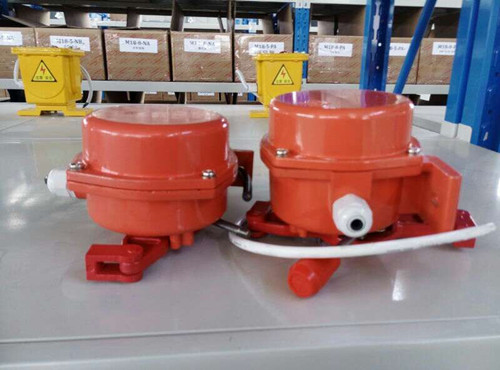

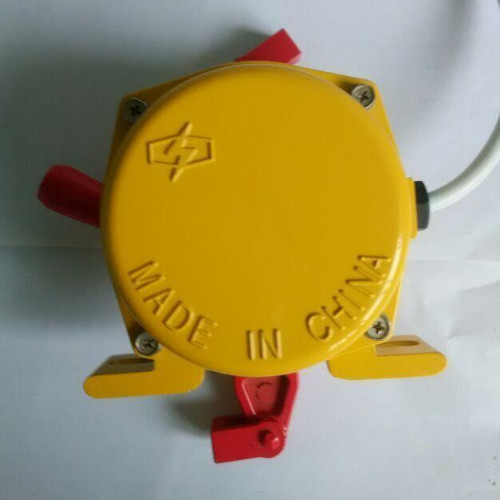

产品名称：防爆拉线开关EX-NST2-2

产品型号：EX-NST2-2

所属类别：双向拉绳开关 > 拉线开关

详细说明

防爆拉线开关EX-NST2-2概述：

拉绳开关即拉线开关，用于带式输送机现场需要停机时，通过开关动作使输送机停机。

广泛用于钢铁、水泥厂、电厂矿山等具有带式输送机的矿厂，该产品安装在胶带输送机两侧，是用于胶带输送机紧急事故的一种保护开关，在开关操作距离内任何一点拉动钢丝绳，切断运行电路使全线停机，实现对胶带机及人身安全的保护，双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。双向拉绳开关用途，BLKT-II双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。，它分手动型和自动型，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，手动型动作后自销，并有警示牌显示，须手动复位。自动型自动复位，当紧急事故发生时任意拉动拉绳传感气即可停机。

防爆拉线开关EX-NST2-2特点

1.本产品采用铝合金铸造壳体、强度高、重量轻。
2.外壳防护等级达到IP67，可在恶劣环境下长期工作。
3.本产品动作灵敏、稳定性高、性能可靠。

防爆拉线开关EX-NST2-2使用环境：

a、环境温度-30℃～50℃

b、相对湿度不大于85％

拉线开关型号：

T3Z 068-22YRG
T3Z 068-11YR
T3Z 068-11YRG
T3Z 068-11YRS
T3Z 068-11YRSG
T3Z 068-22YR
T3Z 068-22YRS

EX-NST2-2

安装调整

本机一般安装在胶带运输机沿线两侧机架上，参见安装示意图

1、将拉绳开关固定在支架上，然后焊在机架上；

2、两机之间距离为25～30m，双向拉绳开关产品出厂时开关触点数量为一开一闭，如需两常开、两常闭，请定货时注明； 安装支架，塑钢丝绳、卡头、托环等附件用户可向我公司成套订购，双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，双向拉绳开关是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸，并采用进口行程开关。双向拉绳开关具有强度高，重量轻，密封性好，产品使用寿命长等优点。，采用直径为φ4的钢丝绳连接，松紧应适度；

3、为减小钢丝绳自重对开关启动的影响，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，每隔3m在机架上焊一个托环，以支撑钢丝绳；

4、用户可自制安装支架，也可向我司成套订购。

接线方法

本机出厂时已配接

3芯橡套电缆，芯线上备有线号，可参照下图接线。
