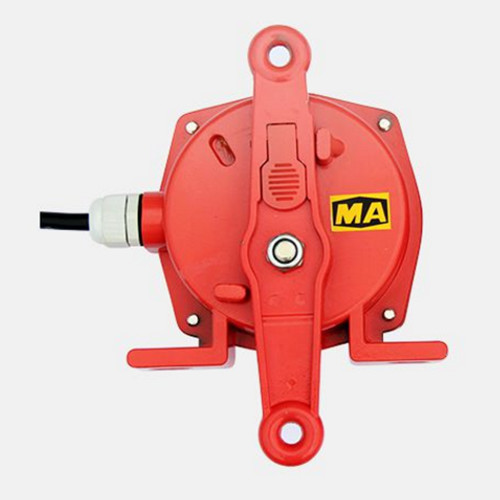

产品型号：WHKL-II
详细说明
概述:WHKL-II双向拉绳开关用于胶带运输机发生事故时紧急停机。山东卓信专业生产，质量好，价格优，两级跑偏开关HFKPT1-20-35
WHKL-II型往复式拉绳开关工作原理
当胶带运输现场发生紧急事故时，可拉动系在拉绳开关吊耳上的钢丝绳，使机内的滑块控制内部微动作，发出停机或警报信号。自动复位机型在送开钢丝绳后自动复位，手动复位机型需操作复位手柄后方可复位。
WHKL-II型往复式拉绳开关结构特点
本机采用铝合金精密压铸亮体，强度高，重量轻；外壳防护等级达IP67，可以恶劣坏境中长期工作；机内采用进口原件，触电容量大，动作灵敏，可靠。
拉绳开关型号
SKY-SP2、KLS1-T-TH
NTZDH-9SLS-321D
XDT-A-F2GH、XDT-A-F2GH
HFKLT2、KPT2-1
LSKGT2-II、KLS1-T-TH
HF.KLT2-II-S4、LSSDKGDLK-I
XLLS-J-Ⅱ、SL2-II
WHKL-II、WHKL-I
WHKL-II型往复式拉绳开关技术参数
使用坏境条件：坏境温度：-30°c-+75°c,相对温度：不大于85％
动作角度：30°
极限角度：60°
动作里（kg）：10
触点数量：常开：1 常闭：1
常开：2 常闭:2(订货时需注明)
触电容量：Ac380v10A
复位方式：自动、手动
可靠性：＞1000000次
WHKL-II型往复式拉绳开关使用与安装
开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上， 我们来看看拉绳开关是怎么工作的吧。拉绳开关是由拉杆，复位柄，凸轮，微动开关以及锁槽组成的，双向拉绳开关它的工作也是这几个部分一起运作才能够完成的。拉绳开关是安装在皮带输送机的两侧的机架上面，然后使用钢丝绳沿着输送机的两侧将开关进行一个连接，双向拉绳开关当工作中的输送机设备要发生紧急事故的时候，在现场的人就拉动钢丝绳，这个时候钢丝绳就牵动驱动臂旋转，通过传动轴带动扭力弹簧使得精密的凸轮发生移位，然后驱动开关切断机器的控制线，通过这一系列的动作双向拉绳开关让在工作的机器停止下来，保护人身安全。，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，拉绳开关用于带式输送机发生事故时，能紧急停止输送机的一种开关，当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。拉绳开关防护等级可达IP67,采用进口微动开关， “微动开关”达到100万次，采用国际领先的国际结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，造成密封不严或卡死的情况，大幅延长拉绳开关使用寿命;传动轴采不绣钢材质强度高，表面光滑;壳体表面精工烤漆，不易脱落无异味;操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撒离或存在其它异常情况时，只要将双向拉绳开关开关锁定停机位置，就不用担心胶带机被误启动，维修人员的安全就有了保障。双向拉绳开关表面经特殊处理后可用于酸、碘、盐区域，镀镍表面用于强腐蚀区域。，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。
欠速开关
概述
本机是对轴转速及其它旋转设备的速度监测装置，具有非接触，无磨损，可靠性强，寿命长，结构于一体的特性，双向拉绳开关产品出厂时开关触点数量为一开一闭，如需两常开、两常闭，请定货时注明； 安装支架，塑钢丝绳、卡头、托环等附件用户可向我公司成套订购，双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，双向拉绳开关是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸，并采用进口行程开关。双向拉绳开关具有强度高，重量轻，密封性好，产品使用寿命长等优点。，产品外壳采用防水，安装简便，可在恶劣环境中使用。
工作原理
比较所采集的脉冲信号值是否小于设置值，开关正常工作必须在被检测的转动轮上提供的一个采集脉冲信号的感应点，当监测到转速信号低于或高于正常转速范围后，开关输出一组开关信号，以供报警或停机。
技术参数
工作电源电压：AC220V
检测范围：0.5m/s-9.99m/s
脉冲6-120Hz;转速 0-3000rpm;
开机延时：7秒
开关与目标距离：2-5mm
开关数据：1阻常开 1组常闭
II型为2组常开2组常闭
触点容量：AC220v 50Hz 5A
探测指示器：当速度范围在设定范围内时，继电器输出，LED发亮有助于检测传感或检测接线故障。
，双向拉绳开关YF-BLKT-II采用国际领先的不锈钢双轴承传动结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，出现密封不严或者卡死的情况，大幅延长双向拉绳开关使用寿命;壳体表面精工烤漆，不易脱落无异味；传动轴采用不锈钢材质强度高，双向拉绳开关表面光滑；操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。BLKT-II双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撤离或尚存在其它异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，维修人员的安全也就有了保障。卓信电气是一家主要生产输送设备全套产品的生产厂家，主营双向拉绳开关，两级跑偏开关，打滑开关，溜槽堵塞开关，纵向撕裂开关、料流检测器、倾斜开关，井筒开关，气缸磁性开关，防爆磁性开关、接近开关，光电开关。
