产品名称：HFKPT2-Ⅱ双向拉绳开关 钢丝绳

产品型号：HFKPT2-Ⅱ

所属类别：双向拉绳开关 > 拉绳开关

详细说明

HFKPT2-Ⅱ双向拉绳开关 钢丝绳

双向拉绳开关产品特点：

--拉绳开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端。
--通用的安装设计使拉线形状既可安装在输送机纵梁顶部也可安装在其两侧。
--坚固的铸铝外壳，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，防护等级为NEMA4， 我们来看看拉绳开关是怎么工作的吧。拉绳开关是由拉杆，复位柄，凸轮，微动开关以及锁槽组成的，双向拉绳开关它的工作也是这几个部分一起运作才能够完成的。拉绳开关是安装在皮带输送机的两侧的机架上面，然后使用钢丝绳沿着输送机的两侧将开关进行一个连接，双向拉绳开关当工作中的输送机设备要发生紧急事故的时候，在现场的人就拉动钢丝绳，这个时候钢丝绳就牵动驱动臂旋转，通过传动轴带动扭力弹簧使得精密的凸轮发生移位，然后驱动开关切断机器的控制线，通过这一系列的动作双向拉绳开关让在工作的机器停止下来，保护人身安全。，特殊的环境可选择特殊的表面处理。
--整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。
--结构件设计紧凑。
--醒目的黑色臂杆衬托黄色或银色壳体，易于辨别报警或正常状态。
--提供完整的附件，包括钢丝绳、绳夹及拉线支撑螺栓。
--手动杠杆复位。

安装说明

1、拉绳开关成对安装在皮带机左右两侧，在皮带机旁角铁架钻Ф12mm孔，用M10×40mm螺栓紧固拉绳开关。

2、拉绳开关每隔40米安装1台，其位置应低于皮带及便于现场工作人员使用。

3、拉绳系在一关臂上，拉绳推荐使用覆塑钢丝绳，直径3~5mm均可。钢丝绳用绳夹固定，每隔3米左右安装一个托环，以免钢丝绳垂挠度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，产品特征：双向拉绳开关采用铝合金精密铸造壳体，强度高、重量轻。外壳防护达到IP67,可在恶劣环境中工作。受权用进口微动开关触点容量大、动作灵敏、可靠。拉绳开关主要用于带式传送机安全保护及防止胶带对周边人员造成伤害，双向拉绳开关如下：1紧急停机：当胶带机在运行过程中出现异常情况时，只要拉一下就近的停机线缆就可以将胶带机下来，避免人身或设备事故的发生。2 双向拉绳开关禁置启动：当维修人员没有撒离或淌存其他异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，检修人员的安全也就有了保证。双向拉绳开关产品使用于电力、煤矿、建材、码头冶金等行业，专门从事散料输送的带式输送机。，减少钢丝绳垂挠度。

4、对于爬坡段皮带机，应尽量缩短拉绳开关间距，及拉绳长度。

配件：覆塑钢丝绳、绳夹及钢丝绳托环,安装支架等均有销售

双向拉绳开关广泛用于钢铁、水泥厂、电厂矿山等具有带式输送机的矿厂，该产品安装在胶带输送机两侧，是用于胶带输送机紧急事故的一种保护开关，在开关操作距离内任何一点拉动钢丝绳，切断运行电路使全线停机，实现对胶带机及人身安全的保护，它分手动型和自动型，双向拉绳开关产品出厂时开关触点数量为一开一闭，如需两常开、两常闭，请定货时注明； 安装支架，塑钢丝绳、卡头、托环等附件用户可向我公司成套订购，双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，双向拉绳开关是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸，并采用进口行程开关。双向拉绳开关具有强度高，重量轻，密封性好，产品使用寿命长等优点。，手动型动作后自销，并有警示牌显示，须手动复位。自动型自动复位，当紧急事故发生时任意拉动拉绳传感气即可停机。HFKPT2-Ⅱ双向拉绳开关 钢丝绳-山东卓信生产厂家，皮带输送保护装置，双向拉绳开关生产厂家，两级跑偏开关生产厂家，打滑开关生产厂家，撕裂开关生产厂家。

电气参数：

电压通用：24V-48V-220V-380V-480V,

电流通用：1A，2A、3A、4A、5A、6A、7A、8A、9A、10A.15A

拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。

自动复位：动作后后能自动回到初始位置，可能会造成误差启动。手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用. 属机电融合一体的新技术产品，为国内专有技术。对于皮带输送机、拉链机、刮板机、提升机、扒料机及其它传动机械出现故障时，能在设备任意位置停机。能及时有效的保护设备和人身安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。

无触点双向拉绳开关正常工作时，感应片不在光电偶合器检测范围内，光电偶合器此时呈阻断状态。通过串接中间继电器常闭触点使电路导通。当设备出现故障及危害人身安全时，拉动绳索，绳索牵引使双向拉板向左或向右转动；连接在转动轴尾部的检测片也随着双向拉板向左或向右转动而转向光电偶合器方向，使其进入光电偶合器的检测范围；此时光电偶合器由阻断状态变成导通状态，使中间继电器工作，常闭触点转为常开触点，电路阻断，向控制系统发出报警信号或迫使运行中的电动机立即停车（现场联锁），保护人身及设备安全。

适用范围：适用于以下设备的紧急或正常关机
*常规皮带输送机
*梭式输送机
*裙边式给料输送机
*斗式提升机
*包装生产线
*堆料／取料系统，起重机，挖掘机
*轮船装卸系统
*水平给料机

基本参数:
◆开关额定值：10A/500V。
◆锁定角度：20°；动作角度20°

山东HFKPT2-Ⅱ双向拉绳开关 钢丝绳

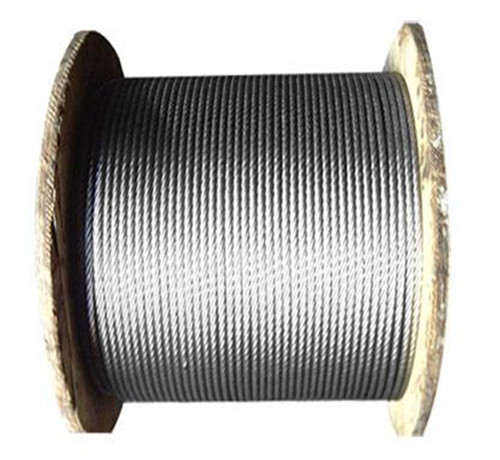

双向拉绳开关 复塑钢丝绳Ф

双向拉绳开关专业复塑钢丝绳 规格Ф4mm、Ф5mm适用于各种急停开关，双向拉绳开关，双向平衡拉绳开关，单向式拉绳开关，紧急拉线开关。

钢丝绳在安装的时候根据拉绳开关的数量，进行长度规定，对于爬坡段输送机应尽量缩短开关间距及拉绳长度。

拉绳开关复塑钢丝绳直径4mm/5mm/6mm等多个规格可供选择

双向拉绳开关配件有：

复塑钢丝绳Ф4mm、Ф5mm、Ф6mm、安装支架、绳环、绳扣、拉杆、复位柄、凸轮、锁槽、微动开关、Ф4mm包塑钢丝绳、拉簧、金属转轴等。
