产品名称：SBNLX-DLT/LED带LED双向拉绳开关

产品型号：SBNLX-DLT/LED

所属类别：双向拉绳开关 > 拉绳开关

发布时间：2018-05-28

已获点击：125

详细说明

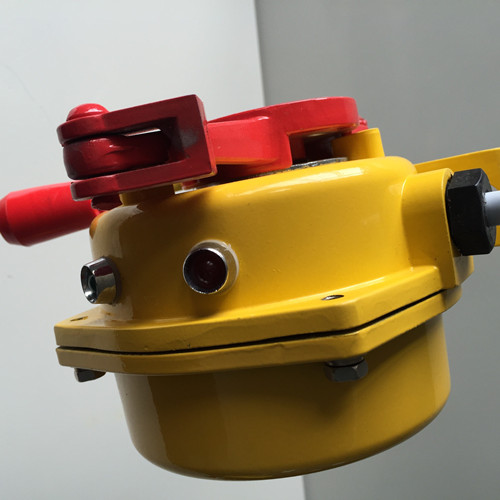

SBNLX-DLT/LED带LED双向拉绳开关说明

SBNLX-DLT/LED带LED双向拉绳开关，也称光显开关，双向拉绳开关安装与接线1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。，拉线开关广泛用于钢铁、水泥、电厂、矿山等具有带式输送机的厂矿，该产品安装在胶带输送机两侧，双向拉绳开关安装与接线1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。，是用于胶带输送机紧急事故停机的一种保护开关，在开关操作距离内任何一点拉动钢丝绳，切断运行电路使全线停机，实现对胶带机及人身安全的保护。

SBNLX-DLT/LED带LED双向拉绳开关带自锁保护，在事故排除后按下限位杆方能复位；带LED灯；使用寿命长；密封性好，具有防尘、防震、防腐等优点；机壳采用铸铝铸造，DLK2-15B-H拉绳开关俗称“紧急停机开关”。作用于带式输送现场需要停机时，通过开关动作使输送机停机。拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。双向拉绳开关自动复位：动作后后能自动回到初始位置，可能会造成误差启动。手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。双向拉绳开关由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用. 双向拉绳开关安装和调整拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。，重量轻、硬度强。

SBNLX-DLT/LED带LED双向拉绳开关工作原理

当胶带运输现场发生紧急事故时，拉动系在吊耳上的钢丝绳， 我们来看看拉绳开关是怎么工作的吧。拉绳开关是由拉杆，复位柄，凸轮，微动开关以及锁槽组成的，双向拉绳开关它的工作也是这几个部分一起运作才能够完成的。拉绳开关是安装在皮带输送机的两侧的机架上面，然后使用钢丝绳沿着输送机的两侧将开关进行一个连接，双向拉绳开关当工作中的输送机设备要发生紧急事故的时候，在现场的人就拉动钢丝绳，这个时候钢丝绳就牵动驱动臂旋转，通过传动轴带动扭力弹簧使得精密的凸轮发生移位，然后驱动开关切断机器的控制线，通过这一系列的动作双向拉绳开关让在工作的机器停止下来，保护人身安全。，是机内的滑块与开关作用，发出停机信号。

SBNLX-DLT/LED带LED双向拉绳开关技术参数

1、动作显示：LED显示（常开不亮、动作亮）

2、LED颜色：红色/绿色可以根据要求生产加工。

3、动作角度：30°

4、极限角度：60°

5、触点数量：1个常开；1个常闭

6、动作力：10kg

7、触点容量：24～380V  AC/DC电流1:5A

8、防护等级：IP65

9、可靠性：＞106次

10、环境温度：-30℃-+60℃

11、相对湿度：不大于85%

SBNLX-DLT/LED带LED双向拉绳开关安装与使用

a)  开关平稳地安装在机架固定支架上。

b) 将钢丝绳系在两端拉环上，每侧绳长不超过40米

（有坡度时应缩短为25米）

c) 拉绳动作力应适宜，以确保开关可靠复位。

d) 钢丝绳沿胶带平行方向设置，每10米加一吊环。
