产品名称：LXA-20GKH-T1-D双向拉绳控制器外形尺寸

产品型号：LXA-20GKH-T1-D

所属类别：双向拉绳开关 > 拉绳控制器

详细说明

LXA-20GKH-T1-D双向拉绳控制器外形尺寸

拉绳开关LXA-20GKH-T1-D是由拉杆，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，复位柄，凸轮，微动开关以及锁槽组成的。拉绳开关是安装在皮带输送机的两侧的机架上面，然后使用钢丝绳沿着输送机的两侧将开关进行一个连接，当工作中的输送机设备要发生紧急事故的时候，在现场的人就拉动钢丝绳，这个时候钢丝绳就牵动驱动臂旋转，通过传动轴带动扭力弹簧使得精密的凸轮发生移位，然后驱动开关切断机器的控制线，通过这一系列的动作让在工作的机器停止下来，保护人身安全。

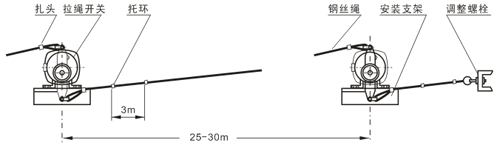

LXA-20GKH-T1-D拉绳开关安装

1.首项我们将拉绳开关固定在机架上面；

2.接下来要保证一侧的两台开关之间的距离要为50cm左右，双向拉绳开关注意事项 1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。 2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。 4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。 双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，用直径是Φ4的钢丝绳进行连接，要保证松紧适度；

3.为了本身就具有自重的钢丝绳对开关的启动造成影响，应该每隔3m就在机架上面装一个托环，用以支撑钢丝绳；

4.把钢丝绳的另外一端系在拉簧上然后用绳扣固定住，如果不影响使用的话就用紧线器将两侧的拉绳拉紧，要确保两侧的张力均衡。

LXA-20GKH-T1-D双向拉绳开关技术参数

工作电压：24~380V（无源开关量）

负载电流：≤5A

绝缘电阻：＞500MΩ

输出信号：无源开关量信号，一常开，一常闭

环境温度：-20℃~+60℃

环境湿度：＜90%

防护等级：IP67

复位方式：自动复位/手动复位

响应时间：＜2mS

控制触点容量：AC380V/5A

动作力：50±10N
