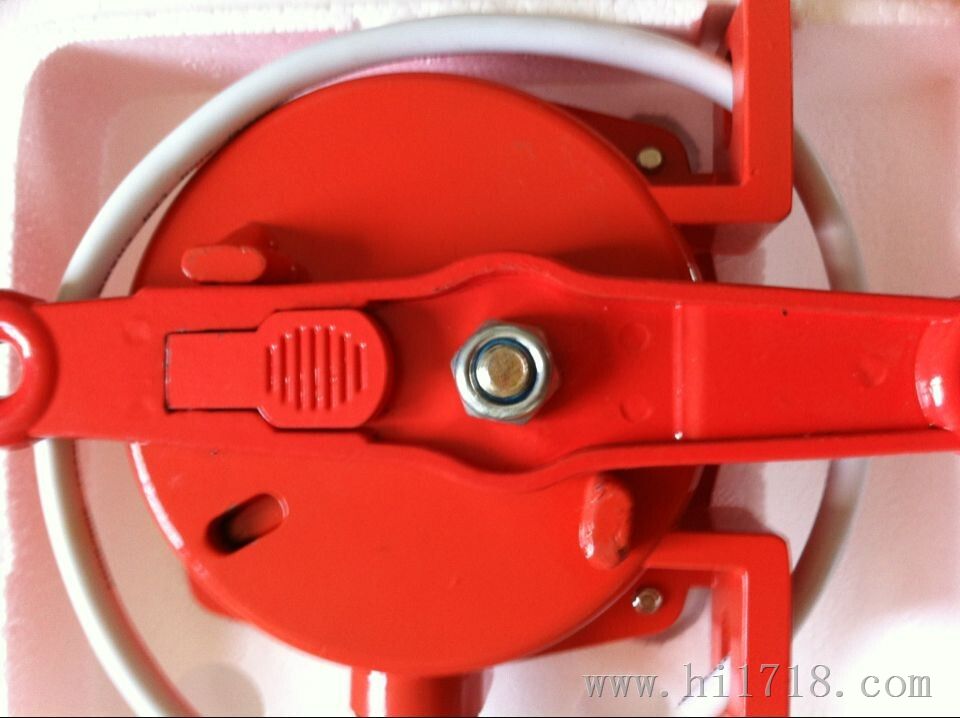

产品名称：浙江PXA-34KK-A双向拉绳开关

产品型号：XLLS-D-II、PXA-34KK-A

所属类别：双向拉绳开关 > 拉绳开关

详细说明

产品品牌：TUERKE/山东卓信

产品型号：

XY2CH、JSB/KLS-1、XLLS-II、HS-85Q、KBW-220L、LXB-02GKK-T1、RNS-II、RNS-I、JSB/KLS-II、JSB/KLS-2、JLK3S-100、XLLS-I、LS-I、LS-II、LS-Z、PRS001、HS-93Q、DPLS-II、BX5800X、HS-75Q、FSSL-3、LXA-02GKH-T1-F-A、HFKLT2-S1、JYB/KS-II、BX5800B、GYLSC-II、EXKLT2-II、LLJZS71-11VD、YHL-I、YHL-2IMG_3101

简介

拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。

　　自动复位：动作后后能自动回到初始位置，可能会造成误差启动。

　　手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。

拉绳开关是带式输送机必备的安全保护装置，拉绳开关又叫做紧急停机开关，一般在一些企业里面在使用，不过现在有的农村也还在使用这种双向拉绳开关，双向拉绳开关是一种开关型的传感器，一般是用于皮带输送机，包装生产线，起重机，挖掘机以及水平给料机。双向拉绳开关属于一种现场紧急事故停机的一种保护装置，当有紧急事故发生的时候，人们在现场沿线任意的地方就可以拉动拉绳开关，拉动拉绳的时候就可以发出停机的信号，从而使的机器停止运作，达到保护人身安全的作用，这种开关虽然现在是多数用于企业，不过有的家庭仍然在使用。今天我们就来了解一下拉绳开关的结构和安装的方法吧。，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用。

结构和基本原理

拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。

　　拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，拉绳开关用于带式输送机发生事故时，能紧急停止输送机的一种开关，当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。拉绳开关防护等级可达IP67,采用进口微动开关， “微动开关”达到100万次，采用国际领先的国际结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，造成密封不严或卡死的情况，大幅延长拉绳开关使用寿命;传动轴采不绣钢材质强度高，表面光滑;壳体表面精工烤漆，不易脱落无异味;操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撒离或存在其它异常情况时，只要将双向拉绳开关开关锁定停机位置，就不用担心胶带机被误启动，维修人员的安全就有了保障。双向拉绳开关表面经特殊处理后可用于酸、碘、盐区域，镀镍表面用于强腐蚀区域。，钢丝绳牵动驱动臂旋转，双向拉绳开关动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。并具有常规的产品现货，本产品Z、S型采用移动凸轮结构，当拉动任意一侧拉绳时，便驱动凸轮，使开关动作转换发出停机信号，1型采用自动复位，2型采用手动复位。双向拉绳开关注意事项：1、接线联接可靠，绝缘密封。2、拉绳开关安装完毕后，两侧拉绳松紧适宜，挠度小，拉拉绳后，开关能可靠复位。，通过传动轴带动扭力弹簧使精密凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。

安装和调整

拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。

　　1、将拉绳开关固定在机架上。

　　2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。

　　3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

　　4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

　　（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）

主要用途及适用范围

拉绳开关是一种开关型传感器（即无触点行程开关），主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。

　　因为它既有行程开关、微动开关的特性，同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。

　　拉绳开关可能在一些企业里面会用到，其它的地方也许没有见过，其实一些农村里面还在用着拉绳开关呢。虽然说现在人民都富裕了，可上一些农任然在使用着拉绳开关。

简介

拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。

　　自动复位：动作后后能自动回到初始位置，可能会造成误差启动。

　　手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。
