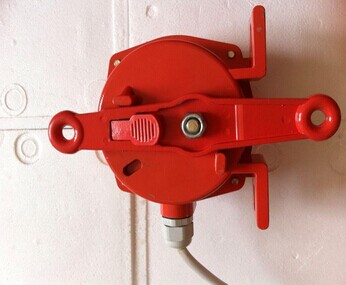

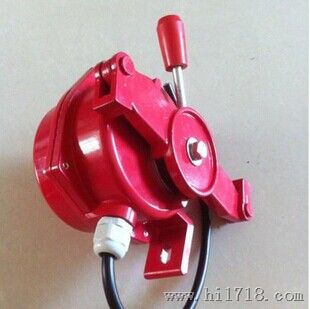

产品名称：HFKLT2-II双向拉绳开关（手动复位）

产品型号：HFKLT2-II,HFKLT2-I

所属类别：双向拉绳开关

详细说明

简介

双向拉绳开关是当皮带输送机发生事故时， 拉绳开关一般分为手动复位和自动复位两种类型，它们都需要达到国家规定的IP等级才算是合格。自动复位是什么意思呢，就是说在进行动作之后可以自动的回到初始的位置，不过这种拉绳开关有可能造成误差启动。手动复位又是什么呢，就是在动作之后有一个自锁装置可以保持在操作的位置上，需要我们对开关的手动操作复位手柄进行操作才能够使得其返回到初始的位置。每一种开关都有它自身的优点，我们在选择的时候就根据自己想要的进行选择就好了，关键是买好的正规厂家生产的产品。，能够紧急停止输送机的保护装置。

双向拉绳开关安装在皮带输送机两侧，用钢丝缆沿着输送机两侧把开关连接在一起，两开关间隔离不应超过40米（有坡度时应缩短为25米）当皮带输送机出现紧急状况在任意位置都可紧急停止输送机。

使用双向拉绳开关可防止昂贵的输送带受损害以防止进一步的工矿事故和人生伤害。

双向拉绳开关在安全运行输送系统里是不可缺少的保护装置，其广泛应用于钢铁厂、火力发电厂、水泥厂、化工厂、港口等等。

产品特点

坚固的铸铝外壳、静电防腐涂装适应于恶劣工矿环境安装。

防护标准IP67在恶劣环境也可使用。

使用高性能的微动开关和无需要维护的铜管技术，双向拉绳开关YF-BLKT-II采用国际领先的不锈钢双轴承传动结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，出现密封不严或者卡死的情况，大幅延长双向拉绳开关使用寿命;壳体表面精工烤漆，不易脱落无异味；传动轴采用不锈钢材质强度高，双向拉绳开关表面光滑；操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。BLKT-II双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撤离或尚存在其它异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，维修人员的安全也就有了保障。卓信电气是一家主要生产输送设备全套产品的生产厂家，主营双向拉绳开关，两级跑偏开关，打滑开关，溜槽堵塞开关，纵向撕裂开关、料流检测器、倾斜开关，井筒开关，气缸磁性开关，防爆磁性开关、接近开关，光电开关。，耐久性卓越。

可生产自动复位型产品。

技术规格

接点容量： 2个SPDT 400VAC 10A

动作角度：20°

缆绳动作张力：49±10N (5±1kgf)

防护等级： IP67

环境温度： -20℃～+80℃

举例安装示意

HFKLT2-I手动复位型拉绳开关安装示意图

动作说明

示意图中的角度为开关倾斜动作角度

接点1，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，2倾斜到20°时常开

接点4，拉绳开关是一种开关型传感器（即无触点行程开关），双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性，双向拉绳开关同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，5倾斜到20°时常闭

手动复位式是控制杆杆倾斜到30°时就被固定控制

杆锁定操作复位控制杆就会恢复原位置

接点动作位置根据调整凸轮可变更

应用范围

常规皮带输送机,包括平皮带输送机和槽形皮带输送机

地下、索道支撑皮带输送机

轮船装卸系统、堆取料输送
