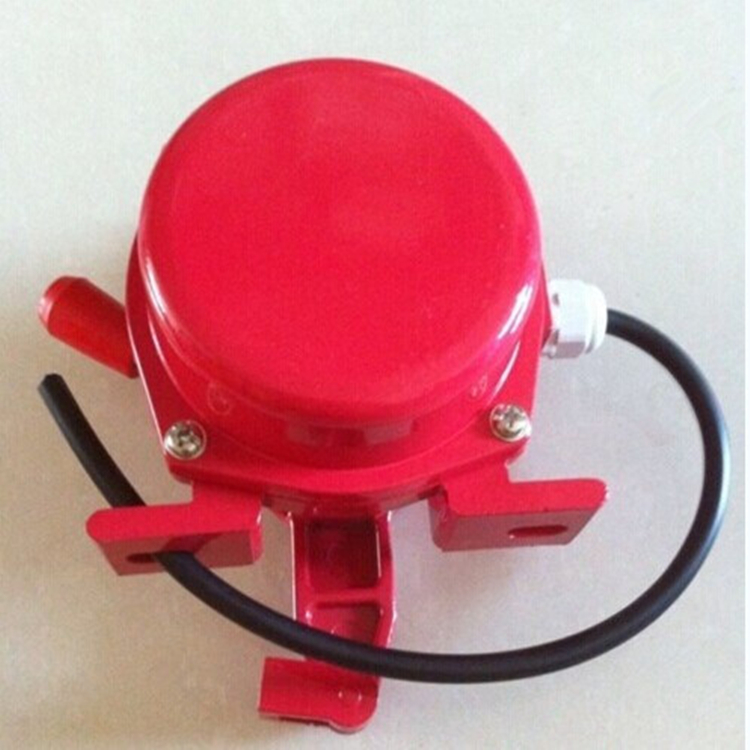

产品名称：DLS-II双向拉线开关

产品型号：DLS-II

所属类别：双向拉绳开关

DLS-II双向拉绳开关优质供应商

DLS-II双向拉绳开关技术参数

技术参数

工作电压：48V/220VAC/380VAC±15%

负载电流：≤5A

绝缘电阻：＞500MΩ

输出信号：开关量信号

环境温度：-20℃~+60℃

环境湿度：＜90%

重量：2.5Kg

防护等级：IP67

复位方式：自动/手动复位

响应时间：＜2mS

控制触点容量：220V/380V/3A/5A/10A/15A

动作力：50±10N

双向拉绳开关采用国际领先的不锈钢双轴承传动结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，出现密封不严或者卡死的情况，大幅延长拉绳开关使用寿命;壳体表面精工烤漆，不易脱落无异味；传动轴采用不锈钢材质强度高，表面光滑；操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。本开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撤离或尚存在其它异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，维修人员的安全也就有了保障。
拉绳开关基本参数：
防护等级 IP67
壳体材料 铝合金表面精工烤漆
传动杆材质 不锈钢
缆绳所需张力 49±10N(5±1kgf)
接点数 2
接点容量 220V/ 250V /380V/480V/AC 3A/5A
接线口 6~12mm电缆
适用温度 -20℃~+60℃
使用寿命 50万次

安装和调整

拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。 1、将拉绳开关固定在机架上。 2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。 3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。 4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）工作原理：当胶带运输机现场紧急事故时，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。

双向拉绳开关是一种开关型传感器（即无触点行程开关）它即有行程开关、微动开关的特性， 我们来看看拉绳开关是怎么工作的吧。拉绳开关是由拉杆，复位柄，凸轮，微动开关以及锁槽组成的，双向拉绳开关它的工作也是这几个部分一起运作才能够完成的。拉绳开关是安装在皮带输送机的两侧的机架上面，然后使用钢丝绳沿着输送机的两侧将开关进行一个连接，双向拉绳开关当工作中的输送机设备要发生紧急事故的时候，在现场的人就拉动钢丝绳，这个时候钢丝绳就牵动驱动臂旋转，通过传动轴带动扭力弹簧使得精密的凸轮发生移位，然后驱动开关切断机器的控制线，通过这一系列的动作双向拉绳开关让在工作的机器停止下来，保护人身安全。，同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于各种输送机机械、矿山、纺织、造纸、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。麻城施迈赛工业自动化有限公司是一家主要生产输送设备全套产品的生产厂家，主营双向拉绳开关，两级跑偏开关，打滑开关，溜槽堵塞开关，纵向撕裂开关、料流检测器、倾斜开关，井筒开关，双向拉绳开关注意事项 1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。 2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。 4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。 双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，气缸磁性开关，防爆磁性开关、接近开关，光电开关。

双向拉绳开关结构特点

本机采用铝合金精密压铸壳体、强度高、重量轻；

外壳防护等级达IP65,密封性好，防水、防尘，可在恶劣环境中工作；

触点容量大，动作灵敏、可靠。

定货须知

本产品出厂时开关触点数量为一开一闭，如需两常开、两常闭，请定货时注明；

安装支架、覆塑钢丝绳、卡头、托环等附件用户可向我公司成套订购。

使用环境条件：
a.环境温度：-40℃~60℃
b.相对湿度不大于85%
c.海拨高度不超过2000m
d.使用寿命：开关动作10万次
e.绝缘电压：AC1000试验1分钟。

适用范围：双向拉绳开关广泛用于冶金、煤炭、水泥、采矿、电力、港埠、化工等领域的各种专门从事散料输送的输送设备。
