产品名称：双向拉绳开关XLLS-J-II，提升机拉绳开关

产品型号：XLLS-P-I、XLLS-J-II、XLLS-D-II

所属类别：双向拉绳开关 > 拉绳开关

发布时间：2014-05-26

已获点击：378

品牌/商标：TURCK/卓信电气

详细说明

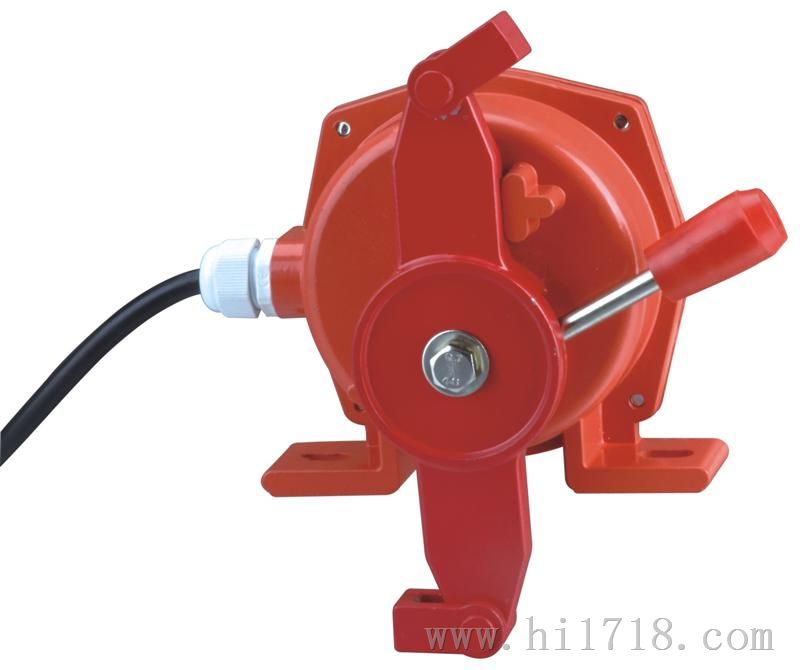

双向拉绳开关XLLS-J-II，提升机拉绳开关

一、简介XLLS-J-II双向拉绳开关（拉绳传感器）对于皮带输送机、拉链机、刮板机、提升机、扒料机及其它传动机械出现故障时，能在设备任意位置停机。能及时有效的保护设备和人身安全，避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，双向拉绳开关产品特点坚固的铸铝外壳、静电防腐涂装适应于恶劣工矿环境安装防护标准IP65在恶劣环境也可使用使用高性能的微动开关和无需要维护的铜管技术，可生产手动复位型产品拉绳开关的钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在 开关臂上，钢丝绳应每3米用一个有孔螺栓支撑，开关到固定点的距离应 不超过30米，两开关间的距离不超过60米。当外力促使开关臂杆转动到报 警位置时，触动微动开关并锁定，直到人工复位。适用于室内外安装。表面特殊处理可用于酸、碱、盐性区域。镀镍表面用于强腐蚀区域。，双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。双向拉绳开关用途，BLKT-II双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。，因此又可达到减员增效，集中控制，利于生产与调度的目的。

二、用途广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。

三、工作原理XLLS-J-II型双向拉绳开关分自动复位、手动复位二种。手动复位型动作后有自锁装置（锁定销），双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，需要手动拉出复位后开关才能重新使用。本件为双向动作，拉绳臂两端均可安装拉绳，双向拉绳开关动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。并具有常规的产品现货，本产品Z、S型采用移动凸轮结构，当拉动任意一侧拉绳时，便驱动凸轮，使开关动作转换发出停机信号，1型采用自动复位，2型采用手动复位。双向拉绳开关注意事项：1、接线联接可靠，绝缘密封。2、拉绳开关安装完毕后，两侧拉绳松紧适宜，挠度小，拉拉绳后，开关能可靠复位。，当发生危及人身与设备安全的故障时，现场工作人员拉动连接在拉绳臂上的绳索，使转臂转过一定的角度，触动工作开关后能同时发出报警和停机信号，达到预防和控制设备及人员安全的目的。

四、特点·结构简单实用、性能稳定可靠

 ·防尘、防震、防潮·体积小、重量轻、寿命长                               ·安装方便，免维护·输出信号既可与现场设备联锁使用，也可送达自动控制系统

·电源适应性广：24~380V（无源开关量）

五、技术参数工作电压：24~380V（无源开关量）   负载电流：≤5A
绝缘电阻：＞500MΩ   输出信号：无源开关量信号，一常开，一常闭
环境温度：-20℃~+60℃   环境湿度：＜90%
重    量：1.5Kg   防护等级：IP67
复位方式：自动复位/手动复位   响应时间：＜2mS
控制触点容量：AC380V/5A   动作力：50±10N
XLLS-II、XLLS-J-I、XLLS-J-II、XLLS-F-I、XLLS-F-II、XLLS-P-I、XLLS-P-II、XLLS-D-I、XLLS-D-II、HFKLT2-I、HFKLT2-II、KLT2-II、PXA-34KK-A、DLS-I、DLS-II、DPLS-I、DPLS-II双向拉绳开关，拉绳传感器
