KLT2双向拉绳开关,KLT2-II、防爆双向拉绳开关拉线
产品简介
产品名称： KLT2双向拉绳开关,KLT2-II、防爆双向拉绳开关 产品型号：KLT2-1、HFKLT2-1、HFKLT2-I、HFKLT2-II 产品价格：0 所属类别：双向拉绳开关 发布时间：2014-05-26 已获点击：430 品牌/商标：
订购热线：0537-2839666
产品介绍
产品名称：KLT2双向拉绳开关,KLT2-II、防爆双向拉绳开关
产品型号：KLT2-1、HFKLT2-1、HFKLT2-I、HFKLT2-II
所属类别：双向拉绳开关
详细说明
双向拉绳开关
用于物料输送现场发生紧急事故时的停机开关本机由于安装方便，开关转换方便可靠，在钢铁、电力、矿山及水泥等有胶带输送机的行业得到广泛应用。
二、型号含义
三、技术参数
a 环境温度-30～+50℃
b 相对温度 不大于90
c 防护等级 Ip65
型号\参数 动作角度 极限角度 动作力（kg） 触点数量 触点容量 复位方式 可靠性 重量（KG）
常开 常闭
JX（KLT2）-Ⅰ型 30° 60° 10 1 1 AC
380V 自动 ≥106次 3
JX（KLT2）-Ⅱ型 30° 60° 10 1 1 自动 ≥106次 3.5
四、结构特点
1、壳体采用合金铝铸造，强度较高：
2、表面采用塑料喷涂，漆膜附着力强：
3、壳体密封性能好，可在恶酷条件下工作：

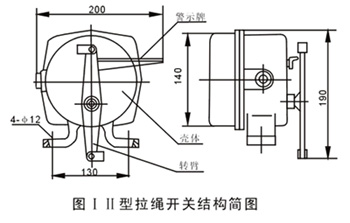

4、机内结构为旋转式凸轮机构，可双向驱动凸轮而启动开关转换。外形结构参见图1，型拉绳开关无警示牌及相关机构
五、工作原理
当现场发生紧急事故时，可接动开关转臂上的钢丝绳，启动开关，输出一开关信号，双向拉绳开关注意事项 1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。 2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。 4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。 双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，用于警告或停机，型机有一警示牌， 启动开关时，双向拉绳开关安装与接线1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。，警示牌翻转呈垂直状态，故障排除后，按下警示牌，拉绳开关恢复工作状态。
六、安装方法
1、拉绳开关应安装现场人行过道一侧，每25-30m安装一台：
2、将安装支架焊在胶带机架上，然后用M10×40螺栓拉绳子开关固定在安装支架上：
3、拉绳开关之间用钢丝绳连接，两端用钢丝绳扎头固定；
4、为防止钢丝绳下垂而误主启动开关，每3m左右焊一托环；
5、首尾各加一调整螺栓，用于固定钢丝绳；
6、钢丝绳松紧适宜，应保证拉绳开关顺利启动和可靠复位。
七、接线方法
本机配接1.5m长的三蕊橡胶护电缆,关配有线号,可安图2进行接线。
注：如用户需要安装支架、钢丝绳、托环、调整螺栓配件时，请订货时加以说明。
一、概述
用于胶带运输机现场发生紧急事故时，启动本机开关，立即停机，防止事故的扩大。本机由于安装方便，开关转换可靠，在胶带运输机场得到广泛的应用。
二、型号含义
三、技术参数
1、使用环境条件
a 环境温度-30～+50℃
b 相对湿度不大于85
2、主要参数见下表
型号\参数 动作角度 极限角度 动作力（kg） 触点数量 触点容量 复位方式 可靠性 重量（KG）
常开 常闭
JXW（KLT2）-Ⅰ型 30° 60° 10 1 1 AC
380V 自动 ＞106次 3
JXW（KLT2）-Ⅱ型 30° 60° 10 1 1 手动 3.5
四、结构特点
1、本机采用铝合金精密压铸壳体、强度高、重量轻；
2、外壳防护等级达IP65，可在恶劣环境中工作；
3、机内采用进口行程开关，拉绳开关又叫做紧急停机开关，一般在一些企业里面在使用，不过现在有的农村也还在使用这种双向拉绳开关，双向拉绳开关是一种开关型的传感器，一般是用于皮带输送机，包装生产线，起重机，挖掘机以及水平给料机。双向拉绳开关属于一种现场紧急事故停机的一种保护装置，当有紧急事故发生的时候，人们在现场沿线任意的地方就可以拉动拉绳开关，拉动拉绳的时候就可以发出停机的信号，从而使的机器停止运作，达到保护人身安全的作用，这种开关虽然现在是多数用于企业，不过有的家庭仍然在使用。今天我们就来了解一下拉绳开关的结构和安装的方法吧。，触点容量大，动作灵敏、可靠、外形结构参见图1
五、工作原理
当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，摆臂旋转而带动机内凸轮关驱动行程开关，发生停止信号。型机是在故障排除后，推动限位杆方能复立。
六、安装调整
1、拉绳开关应安装现场人行过道一侧，每25-30m安装一台：
2、将安装支架焊在胶带机架上，然后用M10×40螺栓拉绳子开关固定在安装支架上：
3、拉绳开关之间用钢丝绳连接，两端用钢丝绳扎头固定；
4、为防止钢丝绳下垂而误主启动开关，每3m左右焊一托环；
5、首尾各加一调整螺栓，用于固定钢丝绳；
6、钢丝绳松紧适宜，应保证拉绳开关顺利启动和可靠复位。
七、接线方法
本机出厂时已配接3蕊橡胶套电缆，双向拉绳开关注意事项 1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。 2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。 4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。 双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，芯线上本有线号，可能照图3接线。
八、用户须知
用户可订购我厂制造的托环、调整螺栓或代购钢丝绳等。
KLT2双向拉绳开关,KLT2-II 、防爆拉绳开关
