【详细说明】

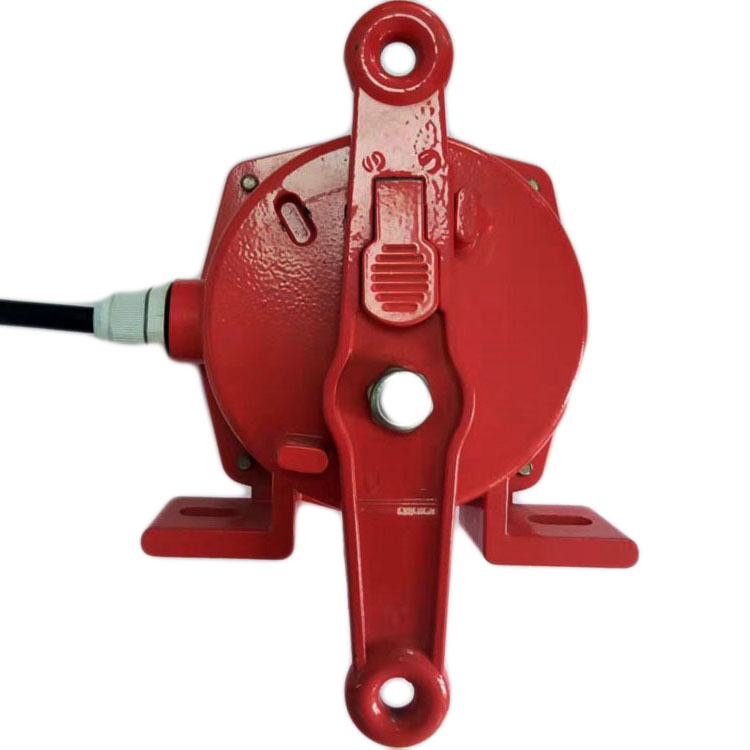

不锈钢双向拉绳开关FLK-2-3A-380A
一、概 述
用于物料输送现场发生紧急事故时的停机开关，本机由于安装方便，开关转换方便可靠，在钢铁、电力、矿山及水泥等有胶带输送机的行业得到广泛应用。
二、技术参数
复位方式：Ⅰ型自动，Ⅱ型手动
接点数量：常开，常闭
接点容量：≤AC380V 2A
绝缘电压：AC1000V试验1分钟
输出接点数量：一开一闭一组转换接点
可靠性：无故障工作1万次
重量：2KG
材质：压铸铝、重量轻、散热快，抗磨损，适应环境强。
环境温度-30+75℃
相对湿度不大于85%
防护等级 IP67
三、结构特点
1、本机采用铝合金铝铸造，强度较高；
2、表面采用塑料喷涂，漆膜附着力强；
3、壳体密封性能好，拉绳开关用于带式输送机发生事故时，能紧急停止输送机的一种开关，当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。拉绳开关防护等级可达IP67,采用进口微动开关， “微动开关”达到100万次，采用国际领先的国际结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，造成密封不严或卡死的情况，大幅延长拉绳开关使用寿命;传动轴采不绣钢材质强度高，表面光滑;壳体表面精工烤漆，不易脱落无异味;操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撒离或存在其它异常情况时，只要将双向拉绳开关开关锁定停机位置，就不用担心胶带机被误启动，维修人员的安全就有了保障。双向拉绳开关表面经特殊处理后可用于酸、碘、盐区域，镀镍表面用于强腐蚀区域。，可在恶酷条件下工作；
4、机内结构为旋转凸轮机构，可双向驱动凸轮而启动开关转换。
四、工作原理
当现场发生紧急事故时，可接动开关转臂上的钢丝绳，启动开关输出一开关信号，用于告警或停机。型机有一警示牌，启动开关时，拉绳开关是一种开关型传感器（即无触点行程开关），主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为它既有行程开关、微动开关的特性，同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，警示牌翻转呈垂直状态，故障排除后，按下警示牌，拉绳开关恢复工作状态。
五、安装调整
1、拉绳开关应安装在现场人行过道一侧，每25-30m安装一台；
2、将安装支架焊在胶带机架上，然后用M10*40螺栓将拉绳开关固定在安装支架上；
3、拉绳开关之间用钢丝绳连接，两端用钢丝绳扎头固定；
4、为防止钢丝绳下垂而误主启动开关，每3m左右焊一托环；
5、首尾各加一调整螺栓，双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。双向拉绳开关用途，BLKT-II双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。，用于固定钢丝绳；
6、钢丝绳松紧适宜，应保证拉绳开关顺利启动和可靠复位。
六、接线方法
本机配接1.5m长的三蕊橡胶护电缆，并配有线号，可安图2进行接线。
注：如用户需要安装支架、钢丝绳、托环、调整螺栓等配件时，请订货时加以说明。
不锈钢双向拉绳开关FLK-2-3A-380A
