【详细说明】

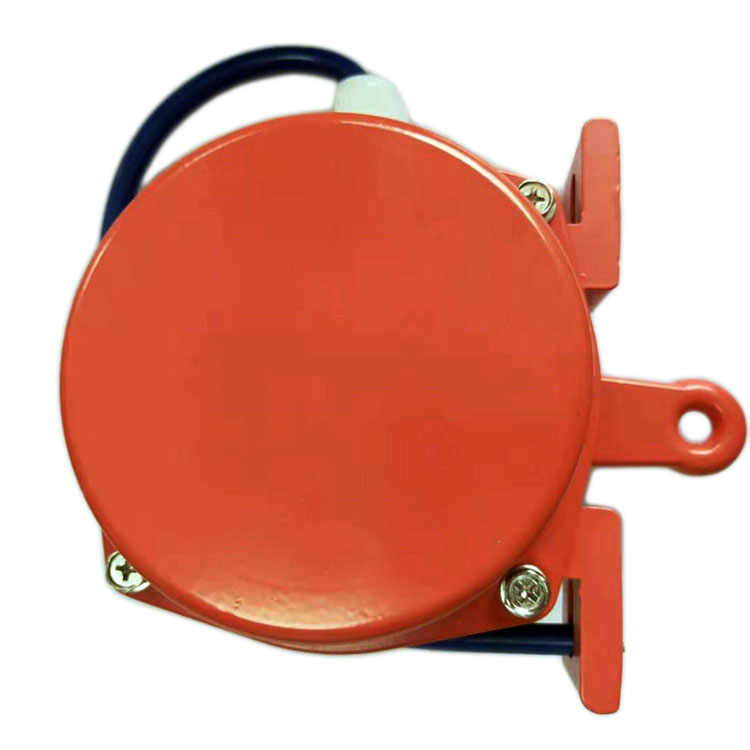

拉线开关工作原理WKF-L330B/2KH 20

一、概 述

用于物料输送现场发生紧急事故时的停机开关，本机由于安装方便，开关转换方便可靠，在钢铁、电力、矿山及水泥等有胶带输送机的行业得到广泛应用。

二、结构特点

1、本机采用铝合金铝铸造，强度较高；

2、表面采用塑料喷涂，漆膜附着力强；

3、壳体密封性能好，拉绳开关是一种开关型传感器（即无触点行程开关），双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性，双向拉绳开关同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，可在恶酷条件下工作；

4、机内结构为旋转凸轮机构，可双向驱动凸轮而启动开关转换。

三、工作原理

当现场发生紧急事故时，可接动开关转臂上的钢丝绳，启动开关输出一开关信号， 拉绳开关一般分为手动复位和自动复位两种类型，它们都需要达到国家规定的IP等级才算是合格。自动复位是什么意思呢，就是说在进行动作之后可以自动的回到初始的位置，不过这种拉绳开关有可能造成误差启动。手动复位又是什么呢，就是在动作之后有一个自锁装置可以保持在操作的位置上，需要我们对开关的手动操作复位手柄进行操作才能够使得其返回到初始的位置。每一种开关都有它自身的优点，我们在选择的时候就根据自己想要的进行选择就好了，关键是买好的正规厂家生产的产品。，用于告警或停机。型机有一警示牌，启动开关时，警示牌翻转呈垂直状态，故障排除后，按下警示牌，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，拉绳开关恢复工作状态。

四、安装调整

1、拉绳开关应安装在现场人行过道一侧，每25-30m安装一台；

2、将安装支架焊在胶带机架上，然后用M10*40螺栓将拉绳开关固定在安装支架上；

3、拉绳开关之间用钢丝绳连接，两端用钢丝绳扎头固定；

4、为防止钢丝绳下垂而误主启动开关，每3m左右焊一托环；

5、首尾各加一调整螺栓，用于固定钢丝绳；

6、钢丝绳松紧适宜，应保证拉绳开关顺利启动和可靠复位。

六、接线方法

本机配接1.5m长的三蕊橡胶护电缆， 我们来看看拉绳开关是怎么工作的吧。拉绳开关是由拉杆，复位柄，凸轮，微动开关以及锁槽组成的，双向拉绳开关它的工作也是这几个部分一起运作才能够完成的。拉绳开关是安装在皮带输送机的两侧的机架上面，然后使用钢丝绳沿着输送机的两侧将开关进行一个连接，双向拉绳开关当工作中的输送机设备要发生紧急事故的时候，在现场的人就拉动钢丝绳，这个时候钢丝绳就牵动驱动臂旋转，通过传动轴带动扭力弹簧使得精密的凸轮发生移位，然后驱动开关切断机器的控制线，通过这一系列的动作双向拉绳开关让在工作的机器停止下来，保护人身安全。，并配有线号，可安图2进行接线。

注：如用户需要安装支架、钢丝绳、托环、调整螺栓等配件时，请订货时加以说明。
