拉绳开关

主页 > 产品中心 > 拉绳开关 >

产品介绍

电动机功率 35KW   外形尺寸 140mm
重量 3kg

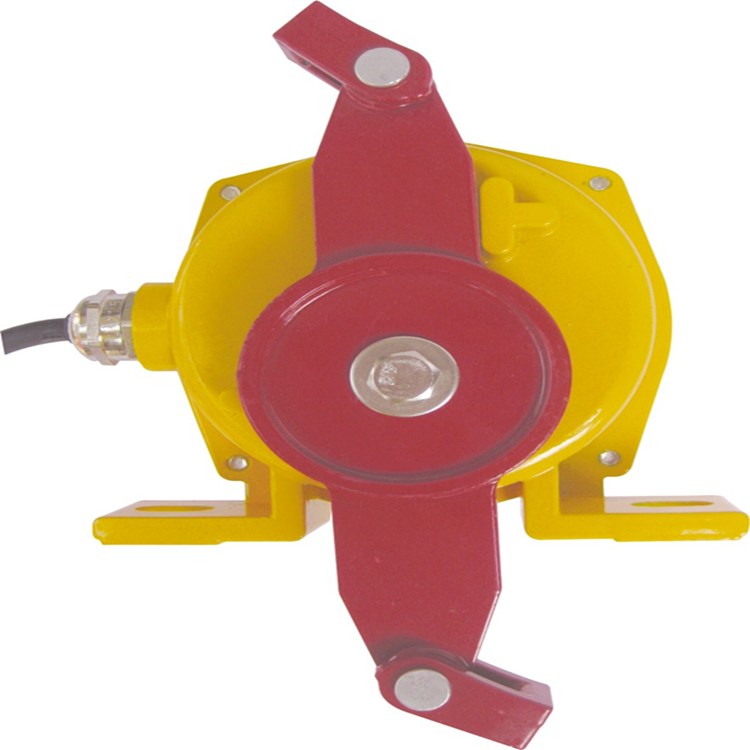

带指示灯拉绳开关KC-S-采用回转式凸轮结构。当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出信号和停机信号。复位方式I型为自动复位，拉杆解除拉力后，双向拉绳开关动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。并具有常规的产品现货，本产品Z、S型采用移动凸轮结构，当拉动任意一侧拉绳时，便驱动凸轮，使开关动作转换发出停机信号，1型采用自动复位，2型采用手动复位。双向拉绳开关注意事项：1、接线联接可靠，绝缘密封。2、拉绳开关安装完毕后，两侧拉绳松紧适宜，挠度小，拉拉绳后，开关能可靠复位。，凸轮结构自动复位到原始状态。II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计，较好防止水、灰尘进入机壳内。



【详细说明】



拉绳开关KC-S- 带指示灯双闪带指示灯拉绳开关KC-S-是输送机械赖以生存和发展的保护装置,常规皮带输送机、堆料／取料系统是输送系统装置,带式输送机的问题既是基本的质量要求,也是关系到工作人员的重大问题。安装带指示的拉绳开关可以让工作人员及时发现设备的事故发生点和辨别有故障的拉绳开关，当拉绳开关接地短路，机械故障触点闭合货人为误动造成开关动作，此时自动点亮LE装置，提醒运行人员及时复位，更主要是能方便维护人员快速找到造成皮带运行的故障点，迅速排出故障，本机IP67防护等级以及整机良好的密封，保证可在浸水状态下连续正常的工作，本产品具有自动和手动两种复位方式。

带指示灯拉绳开关KC-S-安装说明

1、拉绳开关成对安装在皮带机左右两侧，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，在皮带机旁角铁架钻Ф12mm孔， 我们来看看拉绳开关是怎么工作的吧。拉绳开关是由拉杆，复位柄，凸轮，微动开关以及锁槽组成的，双向拉绳开关它的工作也是这几个部分一起运作才能够完成的。拉绳开关是安装在皮带输送机的两侧的机架上面，然后使用钢丝绳沿着输送机的两侧将开关进行一个连接，双向拉绳开关当工作中的输送机设备要发生紧急事故的时候，在现场的人就拉动钢丝绳，这个时候钢丝绳就牵动驱动臂旋转，通过传动轴带动扭力弹簧使得精密的凸轮发生移位，然后驱动开关切断机器的控制线，通过这一系列的动作双向拉绳开关让在工作的机器停止下来，保护人身安全。，用M10×40mm螺栓紧固拉绳开关。

2、拉绳开关每隔40米安装1台，其位置应低于皮带及便于现场工作人员使用。

3、拉绳系在一关臂上，拉绳推荐使用覆塑钢丝绳，直径3~5mm均可。钢丝绳用绳夹固定，每隔3米左右安装一个托环，以免钢丝绳垂挠度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂挠度。





4、对于爬坡段皮带机，应尽量缩短拉绳开关间距，拉绳开关是一种开关型传感器（即无触点行程开关），主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为它既有行程开关、微动开关的特性，同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，及拉绳长度。

配件：覆塑钢丝绳、绳夹及钢丝绳托环,安装支架等均有销售

带指示灯拉绳开关KC-S-
技术参数：
产品型号：KC-S-
开关触点数量：2常开、2常闭接点
触点容量：AC 380V
复位方式：手动复位
工作环境：相对湿度：≤90（25℃）
工作温度：-20～+35℃海拔高度：≤2000M
外壳材质：铸高强度铝合金
防护等级：IP67
重量（kg）：2

结构简单实用、性能稳定可靠、防尘、防震、防潮
体积小、重量轻、寿命长、安装方便，免维护
输出信号既可与现场设备联锁使用，也可送达自动控制系统
电源适应性广：24~480V
双闪带指示灯拉绳开关KC-S-性能特点
外壳采用高压铸铝，重量轻
强度高表面采用静电涂装，附着力强，涂层均匀
保护等级IP67
内藏高性能微动开关和无需加油的滚珠轴承
内藏停止用和2个接点
可生产附动作指示杆产品
采用旋转式凸轮结构，动作行程大，灵敏度高且不易卡死。
耐久性









带指示灯拉绳开关KC-S-
