品牌 自营品牌 电动机功率 35KW
外形尺寸 170X290mm 重量 2kg
拉绳开关G326.T2/2、IP67安装在输送机两侧，当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动微机开关动作，发出停机信号，达到停机效果，防止事故的扩大。
【详细说明】

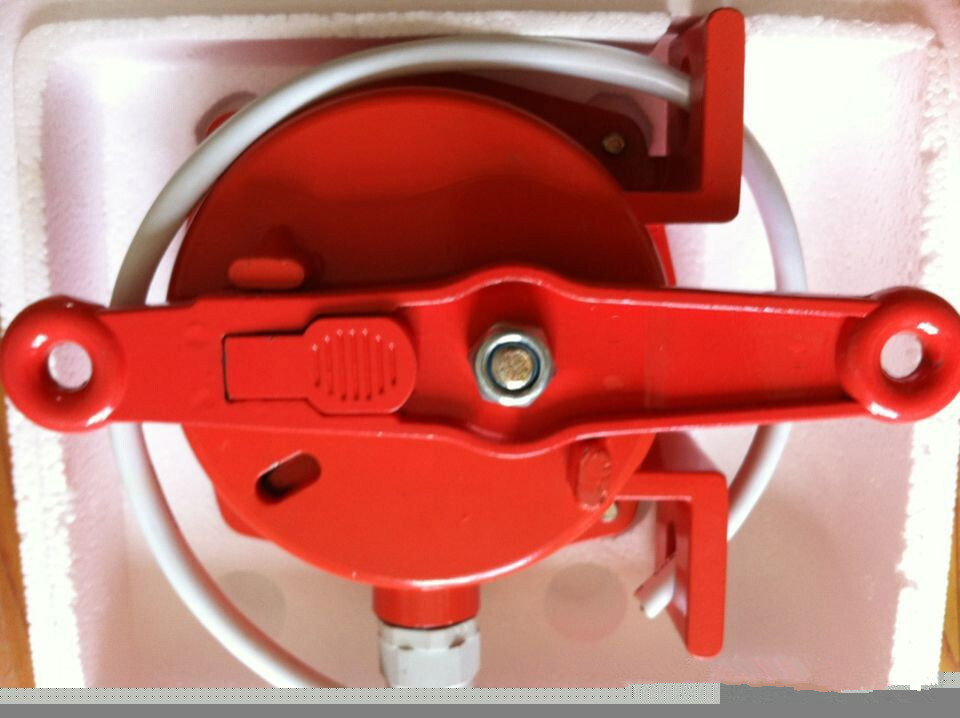

拉绳开关G326.T2/2、IP67
1 主要用途及适用范围
双向拉绳开关是一种胶带运输机现场紧急事故停机的保护装置，主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件。
2型号组成及其代表意义：
3 技术性能与主要参数：
A环境温度：-40⪚C~60⪚C
B 相对温度不大于85
C 海拔高度不超过2000M
使用寿命：开关动作10万次
E绝缘电压：AC1000试验1分钟
F触点容量：≤AC220 ≤3A
G防护等级：IP65
4 结构特征与工作原理
双向拉绳开关安装在输送机两侧，当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动微机开关动作，发出停机信号，达到停机效果，双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。双向拉绳开关用途，BLKT-II双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。，拉绳开关用于带式输送机发生事故时，能紧急停止输送机的一种开关，当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。拉绳开关防护等级可达IP67,采用进口微动开关， “微动开关”达到100万次，采用国际领先的国际结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，造成密封不严或卡死的情况，大幅延长拉绳开关使用寿命;传动轴采不绣钢材质强度高，表面光滑;壳体表面精工烤漆，不易脱落无异味;操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撒离或存在其它异常情况时，只要将双向拉绳开关开关锁定停机位置，就不用担心胶带机被误启动，维修人员的安全就有了保障。双向拉绳开关表面经特殊处理后可用于酸、碘、盐区域，镀镍表面用于强腐蚀区域。，防止事故的扩大。
5安装与接线
拉绳开关G326.T2/2、IP67
1用户根据外形结构标注的安装尺寸，自制一安装支架。将开关固定在胶带机两侧，成对安装，并满足下列要求：
1安装时应使本产品低于胶带（其位置高度应便于现场人员使用）并沿线固定在胶带输送机两侧，每台拉绳开关之间的距离应以25米左右为宜。
双向拉绳开关@衡水双向拉绳开关@双向拉绳内部构造
2把拉绳分别系在开关体的摆臂上，用绳夹固定，并先在开关两侧就近处分别安装托环。然后每隔3米左右安装一个托环，以免垂挠度过大，保证开关的正常使用。
3在满足开关正常工作前提下，产品特征：双向拉绳开关采用铝合金精密铸造壳体，强度高、重量轻。外壳防护达到IP67,可在恶劣环境中工作。受权用进口微动开关触点容量大、动作灵敏、可靠。拉绳开关主要用于带式传送机安全保护及防止胶带对周边人员造成伤害，双向拉绳开关如下：1紧急停机：当胶带机在运行过程中出现异常情况时，只要拉一下就近的停机线缆就可以将胶带机下来，避免人身或设备事故的发生。2 双向拉绳开关禁置启动：当维修人员没有撒离或淌存其他异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，检修人员的安全也就有了保证。双向拉绳开关产品使用于电力、煤矿、建材、码头冶金等行业，专门从事散料输送的带式输送机。，尽可能拉紧两侧绳索然后限度的减少拉绳的垂挠度。
4对坡度胶带机，应酌情缩短其拉绳长度、开关距离。具体见安装示意图
5接线：双向拉绳开关自带引出电缆为三芯电缆，红白为常开点，红黄为常闭点。两级跑偏开关T135.T2/1 工作电压24-380V、额定电流,防护等级IP65,防水、两开双闭接点， 我们来看看拉绳开关是怎么工作的吧。拉绳开关是由拉杆，复位柄，凸轮，微动开关以及锁槽组成的，双向拉绳开关它的工作也是这几个部分一起运作才能够完成的。拉绳开关是安装在皮带输送机的两侧的机架上面，然后使用钢丝绳沿着输送机的两侧将开关进行一个连接，双向拉绳开关当工作中的输送机设备要发生紧急事故的时候，在现场的人就拉动钢丝绳，这个时候钢丝绳就牵动驱动臂旋转，通过传动轴带动扭力弹簧使得精密的凸轮发生移位，然后驱动开关切断机器的控制线，通过这一系列的动作双向拉绳开关让在工作的机器停止下来，保护人身安全。，自动复位，并带就地指示灯
双向拉绳开关S135.T2/1工作电压24-380V、额定电流,防护等级IP65,防水、两开双闭接点，手动复位，并带就地指示灯
