产地类别 国产
耐用型LPS-H-C-A胶带输送装置双向拉绳开关本产品采用整体密封，具有防水、防潮、防尘等特点，适用于室内外潮湿、粉尘大的恶劣环境下使用。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。
【详细说明】
金山台电现货采购卓信牌耐用型LPS-H-C-A胶带输送装置双向拉绳开关
福建卓信牌高品质耐用型LPS-H-C-A胶带输送装置双向拉绳开关经久耐用
广东卓信牌发实惠
工作原理
本产品为双向动作，开关两侧均可安装拉绳。当带式输送机设备出现故障时，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，现场工作人员通过拉动双向拉绳开关两边的绳索，使开关内凸轮压动微动开关动作，使开关进入工作状态，发出停机信号，达到预防和控制设备及人身的目的。
主要技术指标
工作电压
AC220V
动作角度
25⪚
触点容量
AC220V 3A
极限角度
75⪚
接点形式
双断点1常开1常闭
防护等级
IP65
使用寿命
10万次
重 量
2.5Kg
概述
本产品采用整体密封，具有防水、防潮、防尘等特点，适用于室内外潮湿、粉尘大的恶劣环境下使用。
外型结构及工作原理
1．外型结构
主要用途
本系列产品是胶带输送机运行现场出现事故时，实现系统紧急停机的保护开关，保护人员或设备的。

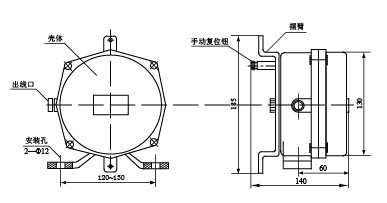

见图（1）
安装及接线
（一） 安装
用户根据外形结构标注的安装尺寸，自制一安装支架，也可向我公司订购。将开关固定在胶带机两侧，双向拉绳开关产品出厂时开关触点数量为一开一闭，如需两常开、两常闭，请定货时注明； 安装支架，塑钢丝绳、卡头、托环等附件用户可向我公司成套订购，双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，双向拉绳开关是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸，并采用进口行程开关。双向拉绳开关具有强度高，重量轻，密封性好，产品使用寿命长等优点。，成对安装，并满足下列要求：
1． 安装时应使本产品低于胶带（其位置高度应便于现场人员使用）并沿线固定在胶带输送机两侧，每台拉绳开关之间的距离应以40米左右为宜。
2． 把拉绳分别系在开关体的摆臂上，用绳夹固定，并先在开关两侧就近处分别安装托环，然后每隔3米左右安装一个托环，以免垂挠度过大，保证开关的正常使用。
3． 在满足开关正常工作前提下，尽可能拉紧两侧绳索然后zui大限度的减少拉绳的垂挠度。

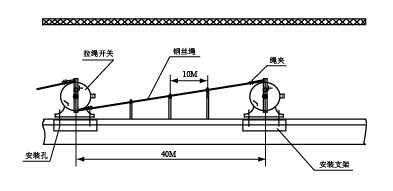

4． 对坡度胶带机，应酌情缩短其拉绳长度、开关距离。具体见安装示意图（2）
图（2）安装示意图
接线

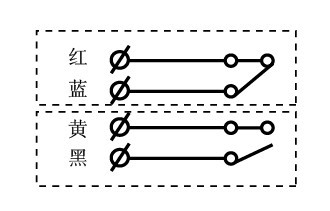

在出线口引出一个四芯橡套电缆分别是红、蓝、黄、黑。其中红、蓝为动断接点引出线。黄、黑为动合接点引出线。接线原理见图（4）
图（3）接线原理图
维护保养
1． 定期除尘，定期检验开关触点转换状态，保证正常工作。
2． 机件或钢丝绳严重锈蚀应及时更换。
