拉绳开关

主页 > 产品中心 > 拉绳开关 >

产品介绍

HS-Q109拉线开关工作原理当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，双向拉绳开关安装与接线1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。，发出停机信号，达到停机效果，防止事故的扩大。HS-Q109工作原理能及时的保护设备和人身、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。

【详细说明】

HS-Q109拉线开关工作原理

拉线开关HS-Q109工作原理用于皮带输送机，当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。

唐山拉线开关HS-Q109工作原理用于胶带运输机现场。当发生紧急事故时，便启动本机使运输机立即停机防止事故的扩大。本产品由于安装方便、开关性能可靠，在胶带运输机中广泛应用。
主要组成部分
双向拉绳开关主要是由拉杆、凸轮、复位柄、锁槽、微动开关等部件组成。拉绳开关安装于皮带式输送机两侧机架之上，采用钢丝绳沿着输送机设备两侧将开关连接起来。在输送带设备发生紧急事故情况下时，在输送机沿线任意处拉动钢丝绳，钢丝绳将会牵动驱动臂开始旋转，通过传动轴从而带动扭力弹簧使的凸轮发生位移，驱动双向拉绳开关切断控制线路，使得输送机快速的停止运行。

参数：

电压可选：24V-48V-220V-380V-480V,

电流可选：2A、3A、4A、、6A、7A、8A、9A、10A.1

拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。

唐山拉线开关HS-Q109工作原理及技术参数

品牌：SHIMAISAI

工作电压：24V/220VAC/380VAC/450V&plun;15【AC/C】

负载电流：≤

绝缘电阻：＞500MΩ

输出信号：开关量信号

环境温度：-20℃~+60℃

环境湿度：＜90

输出触点：2常开2常闭，可选1常开1常闭，或者只要常开，双向拉绳开关YF-BLKT-II采用国际领先的不锈钢双轴承传动结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，出现密封不严或者卡死的情况，大幅延长双向拉绳开关使用寿命;壳体表面精工烤漆，不易脱落无异味；传动轴采用不锈钢材质强度高，双向拉绳开关表面光滑；操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。BLKT-II双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撤离或尚存在其它异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，维修人员的安全也就有了保障。卓信电气是一家主要生产输送设备全套产品的生产厂家，主营双向拉绳开关，两级跑偏开关，打滑开关，溜槽堵塞开关，纵向撕裂开关、料流检测器、倾斜开关，井筒开关，气缸磁性开关，防爆磁性开关、接近开关，光电开关。，只要常闭

防护等级：IP67

复位方式：自动/手动复位

响应时间：＜2mS

动作力：50&plun;10N

唐山拉线开关HS-Q109工作原理安装调整：

拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。

 1、将拉绳开关固定在机架上。

 2、一侧的两台开关之间距离为50m左右，双向拉绳开关注意事项 1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。 2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。 4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。 双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，采用直径为Φ4的钢丝绳连接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）

唐山拉线开关HS-Q109工作原理参数图：

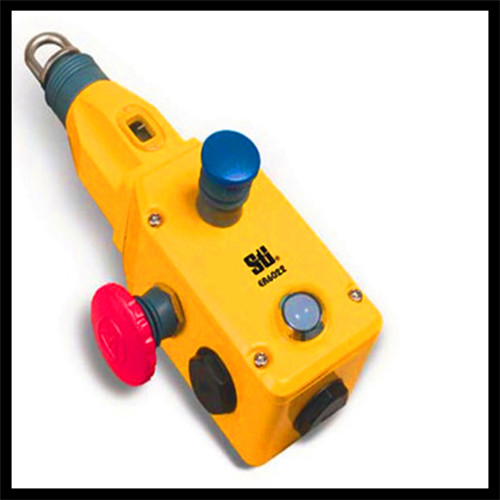

HS-Q109拉线开关工作原理

上海卓信拉线开关HS-Q109工作原理

山东卓信拉线开关HS-Q109工作原理

山东卓信拉线开关HS-Q109工作原理

山东卓信产品质保期：卓信所生产的各种产品质保1年，标准包装，量大价优，欢迎采购！

网上报价不准，发布的产品信息技术参数不详细、型号对应产品图片不一定正确、发货一律以产品型号为准，具体产品请致电咨询、以中实际报价为准。
卓信是我家，致富靠大家，欢迎订购卓信传感器，为感谢新老客户，量大更！赶快，轻松工作，效率高高！
