拉绳开关

主页 > 产品中心 > 拉绳开关 >

产品介绍

不锈钢双向拉绳开关LXB-2610K/SP拉绳开关分为手动复位和自动复位两种，拉绳开关是一种开关型传感器（即无触点行程开关），双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性，双向拉绳开关同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，需要达到国家规定IP等级。
自动复位：动作后后能自动回到初始位置，可能会造成误差启动。手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。拉绳开关是带式输送机的保护装置，防止事故的扩大而带来重大损失

【详细说明】

双向拉绳开关

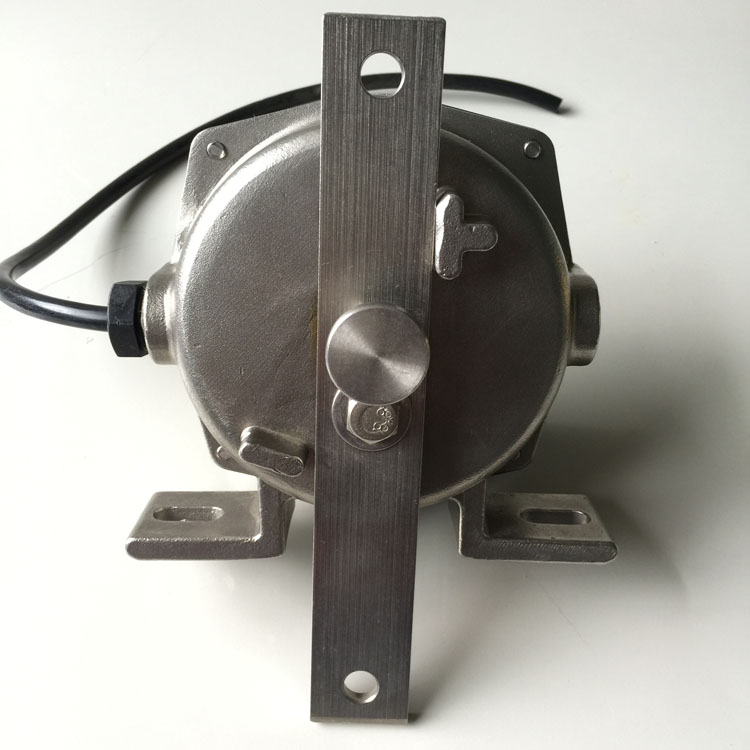

不锈钢双向拉绳开关LXB-2610K/SP

双向拉绳开关LXB-2610K/SP 不锈钢是一种开关型传感器（即无触点行程开关）它即有行程开关、微动开关的特性，同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于各种输送机机械、矿山、纺织、造纸、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。

双向拉绳开关LXB-2610K/SP 不锈钢防护等级高达IP65，能完全防止粉尘和流水的侵蚀；微动开关寿命达50万次；适用温度-20℃~+60℃；采用国际ling先的铜管技术结构使产品更加耐用，避免拉绳开关动作时直接摩擦出现密封不严或卡死的情况；铝壳体表面精工抛丸喷塑，双向拉绳开关动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。并具有常规的产品现货，本产品Z、S型采用移动凸轮结构，当拉动任意一侧拉绳时，便驱动凸轮，使开关动作转换发出停机信号，1型采用自动复位，2型采用手动复位。双向拉绳开关注意事项：1、接线联接可靠，绝缘密封。2、拉绳开关安装完毕后，两侧拉绳松紧适宜，挠度小，拉拉绳后，开关能可靠复位。，不易脱落无异味；操作杆精铸成型，避免，内置铜质衬套，整体光洁强度高等。QZAC 双向拉绳开关为免加油结构，具有寿命长、灵活实用、可靠、检修方便等特点。不锈钢双向拉绳开关LXB-2610K/SP

主要用途及适用范围：

双向拉绳开关LXB-2610K/SP 不锈钢是用于带式输送机沿线发生事故情况下，采取紧急停机的一种保护装置。主要用于煤矿带式输送机生产，产品按着国家有关标准设计制造，开关壳体材料采用铸铁成型加工，具有较强的机械性能和结构强度。

工作原理：

当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，DLK2-15B-H拉绳开关俗称“紧急停机开关”。作用于带式输送现场需要停机时，通过开关动作使输送机停机。拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。双向拉绳开关自动复位：动作后后能自动回到初始位置，可能会造成误差启动。手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。双向拉绳开关由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用. 双向拉绳开关安装和调整拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。

安装和调整

拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。

3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）

电气参数：

电压通用：24V-48V-220V-380V-480V,

电流通用：1A，2A、3A、4A、、6A、7A、8A、9A、10A.1

拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。

自动复位：动作后后能自动回到初始位置，可能会造成误差启动。手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。拉绳开关是带式输送机的保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场广泛的应用. 属机电一体的新技术产品，为国内专有技术。对于皮带输送机、拉链机、刮板机、提升机、扒料机及传动机械出现故障时，能在设备任意位置停机。能及时的保护设备和人身、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。

无触点双向拉绳开关正常工作时，感应片不在光电偶合器检测范围内，光电偶合器此时呈阻断状态。通过串接中间继电器常闭触点使电路导通。当设备出现故障及危害人身时，拉动绳索，绳索牵引使双向拉板向左或向右转动；连接在转动轴尾部的检测片也随着双向拉板向左或向右转动而转向光电偶合器方向，使其进入光电偶合器的检测范围；此时光电偶合器由阻断状态变成导通状态，使中间继电器工作，常闭触点转为常开触点，电路阻断，向控制系统发出信号或迫使运行中的电动机立即停车（现场联锁），保护人身及设备。
