电动机功率 35KW,35KW 外形尺寸 984mm,984mm
重量 1.8kg,1.8kg
输煤输送机ZTMX-85双向拉线开关结构特征与工作原理：
本开关采用回转式凸轮结构。当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出信号和停机信号。复位方式I型为自动复位，双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。双向拉绳开关用途，BLKT-II双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。，拉杆解除拉力后，凸轮结构自动复位到原始状态
【详细说明】

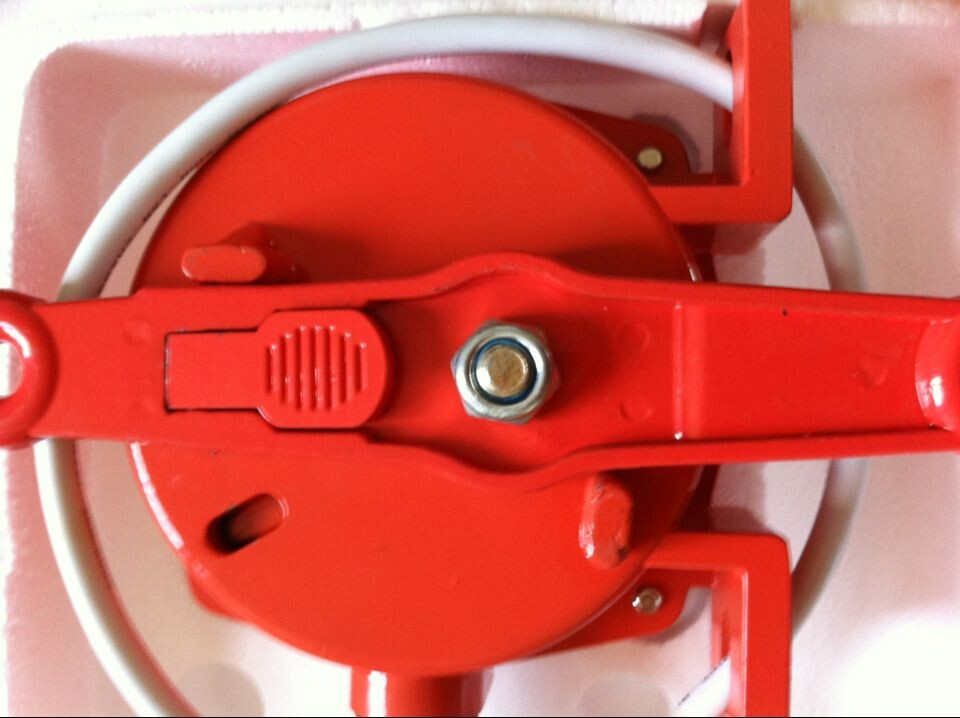

输煤输送机ZTMX-85双向拉线开关
输煤输送机ZTMX-85双向拉线开关
产品特点：
--拉绳开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端。
--通用的安装设计使拉线形状既可安装在输送机纵梁顶部也可安装在其两侧。
--坚固的铸铝外壳，防护等级为NEMA4，特殊的环境可选择特殊的表面处理。
--整体式盖板使得接线及开关调整方便简单，而不用拆卸开关。
--结构件设计紧凑。
--醒目的黑色臂杆衬托或银色壳体，易于辨别或正常状态。
--提供完整的附件，包括钢丝绳、绳夹及拉线支撑螺栓。
--手动杠杆复位。
结构特征与工作原理：
本开关采用回转式凸轮结构。当拉杆手回转时，产品特征：双向拉绳开关采用铝合金精密铸造壳体，强度高、重量轻。外壳防护达到IP67,可在恶劣环境中工作。受权用进口微动开关触点容量大、动作灵敏、可靠。拉绳开关主要用于带式传送机安全保护及防止胶带对周边人员造成伤害，双向拉绳开关如下：1紧急停机：当胶带机在运行过程中出现异常情况时，只要拉一下就近的停机线缆就可以将胶带机下来，避免人身或设备事故的发生。2 双向拉绳开关禁置启动：当维修人员没有撒离或淌存其他异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，检修人员的安全也就有了保证。双向拉绳开关产品使用于电力、煤矿、建材、码头冶金等行业，专门从事散料输送的带式输送机。，凸轮随之转动，使微动开关动作，输出开关量，发出信号和停机信号。复位方式I型为自动复位，拉杆解除拉力后，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，凸轮结构自动复位到原始状态。II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计，较好防止水、灰尘进入机壳内。
性能特点
&bl;外壳采用高压铸铝，重量轻
&bl;强度高表面采用静电涂装，附着力强，涂层均匀
&bl;保护等级IP67
&bl;内藏高性能微动开关和无需加油的滚珠轴承
&bl;内藏停止用和2个接点
&bl;可生产附动作指示杆产品
&bl;采用旋转式凸轮结构，动作行程大，灵敏度高且不易卡死。
&bl;耐久性
安装说明
1、拉绳开关成对安装在皮带机左右两侧，在皮带机旁角铁架钻Ф12mm孔，用M10×40mm螺栓紧固拉绳开关。
2、拉绳开关每隔40米安装1台，其位置应低于皮带及便于现场工作人员使用。
3、拉绳系在一关臂上，拉绳推荐使用覆塑钢丝绳，直径3~5mm均可。钢丝绳用绳夹固定，每隔3米左右安装一个托环，以免钢丝绳垂挠度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，拉绳开关是一种开关型传感器（即无触点行程开关），主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为它既有行程开关、微动开关的特性，同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，尽可能拉紧绳索，减少钢丝绳垂挠度。
4、对于爬坡段皮带机，应尽量缩短拉绳开关间距，及拉绳长度。
配件：覆塑钢丝绳、绳夹及钢丝绳托环,安装支架等均有销售
接近开关LJA72-2410GHW(常闭型)SN:10mm AC90-250V
声光器HS100-30W 220V 10W
堵煤信号传感器HQSS-Ⅱ/A型 AC220V 3W
接近开关RYJ-30M-15N-3305
拉绳开关 LH ZX-LS-IF
跑偏开关 LH ZX-PP-IF
拉绳开关 型号:HQLXA-02KKH-T2 AC90V 1
跑偏开关ELAP-20IP65
防跑偏开关XTBP-20
拉绳开关;LK-2;220V
拉线开关YHL-II220VAC
拉线开关WLK-L21J/NY0~450VAC/C10A
跑偏开关；PP02-485-W
双向拉绳开关:HLS-III
接近开关LXJ6-10/30 90-250V 400mA 15mm
GA-21E2X07A、两线制，M12
GA-21SP07A、三线制，PNP，M12
GA-32EP16A、三线制，PNP，M30
感应开关GA-310M16XA
接近开关LJC40-3420GK AC220VIP66
接近开关LJA30-3415GH 24VC二线（常开）
L2A-II_拉绳开关
双向拉绳开关FLK-Ⅱ/380V/3A
磁感应式接近开关 型号:Q40M-15PK C30V 200Ma
拉绳开关HQLA-R0320ZM/LY
跑偏开关HQPA-R1736ZM/LY
磁感应式接近开关 型号:LF-E5KA,M12 AC220V 400mA
拉绳开关JYSL-IV AC220V 2A
纵向撕裂YHZL 4常开4常闭 防护等级：IP67
KLI2-L双向拉绳开关
输送带纵向撕裂SFB-1600S JB/T10937
输送带纵向撕裂RTSL-Ⅱ JB/T10937
双向拉绳开关YHLS-I AC:380V/
打滑;H-III
料位开关ZXK-M-R220VAC1/2NPT
料位开关JY-ATN510AO
接近开关NI20-M30-A4X24v C IP67
限位（料流）开关M311F32
料位（堵煤）开关G86Y2G
限位（跑偏）开关G22H.T2/1
限位（撕裂）开关G55803G
转速（打滑）S14078
双向拉绳开关WSL-K56200/2GA AC/C220V
接近开关BL10-S30-OZ3X/S1C
声光器BBJ-HK-ZR 220VAC
双向拉绳开关YHL-TT 220VAC 3A
三通挡板;接近开关LXJ6-10/3090-250V 400mA 15mm
皮带跑偏开关 FPK-12-30
皮带打滑检测装置LK-III
皮带撕裂检测装置TYZL-B-II
声光器TGSG-06A 220V
声光器SGBJQ BQ-1
声光器SGBJQ 43 AC220V
接近开关JJKG -K48A-L1
ZTMHC-350双向拉绳开关带断开报
声、光器声光电子蜂鸣器BC-8220VAC
接近开关JKL09-F4B8B
接近开关Ni75U-U80-AP6X2-H1141
跑偏开关PP01-W含立棍
跑偏开关;PP02-485-W
拉绳开关FKB-11
LKLT2-11拉绳开关
智能跑偏开关FJ-PP-A-G-Ⅱ
智能拉绳开关FJ-ET-A-G-Ⅱ
