拉绳开关

主页 > 产品中心 > 拉绳开关 >

产品介绍

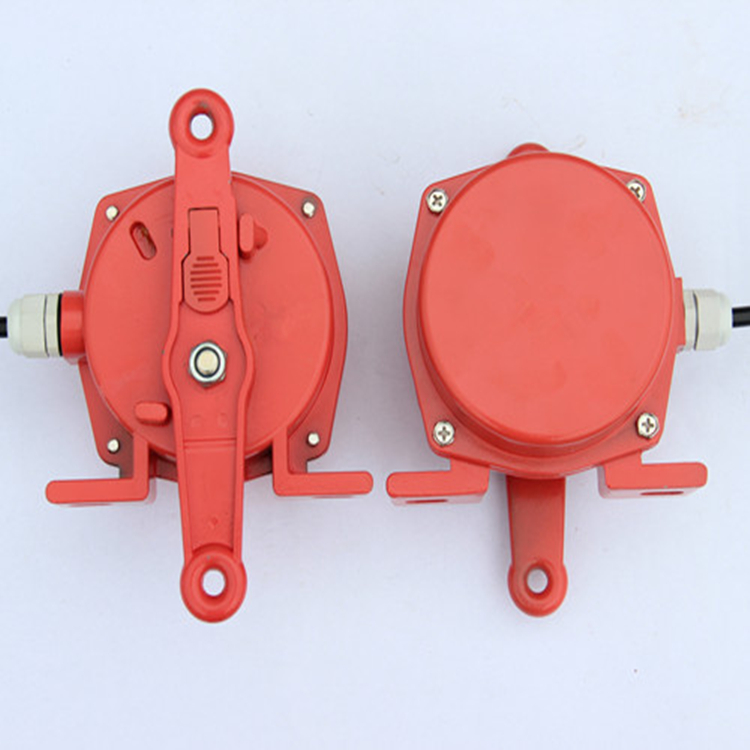

双向拉绳开关B-LS-SP-SB-LS
双向拉绳开关是用于胶带运输机场紧急事故停机的一种保护装置。当紧急事故发生时，在现场任意处启动拉绳开关，均可发出停机信号。



【详细说明】



双向拉绳开关B-LS-SP-SB-LS
双向拉绳开关是用于胶带运输机场紧急事故停机的一种保护装置。当紧急事故发生时，在现场任意处启动拉绳开关，均可发出停机信号。

双向拉绳开关B-LS-SP-SB-LS特 点

1、本机采用铝合金铸造壳体，强度高、重量轻；
2、外壳防护等级达IP65，可在恶劣环境中工作；
3、机内采用进口微动开关、触点容量大、动作灵敏、可靠。

主要技术指标：

接点容量：AC380V 3A  10A

绝缘电压：AC1000V历时1min

使用寿命：10万次

接点形式：双断点（I常开I常闭）

环境温度：-40-+60℃

相对温度：不大于90

海拔高度：＜2000m

动作角度：15⪚极限角度75⪚

工作原理：

双向拉绳开关分Ⅰ型Ⅱ型两种型号，Ⅰ型动作后自动复位。Ⅱ型动作后有自锁装置（锁定销），拉绳开关又叫做紧急停机开关，一般在一些企业里面在使用，不过现在有的农村也还在使用这种双向拉绳开关，双向拉绳开关是一种开关型的传感器，一般是用于皮带输送机，包装生产线，起重机，挖掘机以及水平给料机。双向拉绳开关属于一种现场紧急事故停机的一种保护装置，当有紧急事故发生的时候，人们在现场沿线任意的地方就可以拉动拉绳开关，拉动拉绳的时候就可以发出停机的信号，从而使的机器停止运作，达到保护人身安全的作用，这种开关虽然现在是多数用于企业，不过有的家庭仍然在使用。今天我们就来了解一下拉绳开关的结构和安装的方法吧。，需要手动拉出复位后开关才能重新使用。本件为双向动作，拉绳臂两端均可安装拉绳，当胶带机运行出现故障需要停机时，现场工作人员拉动拉绳，使转臂转过一定的角度，触动工作开关后能同时发出警示和停机两组信号，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，达到预防和控制设备及操作员的目的。

主要组成部分

双向拉绳开关主要是由拉杆、凸轮、复位柄，锁槽、微动开关等部件组成。拉绳开关安装于皮带式输送机两侧机架之上，采用钢丝绳沿着输送机设备两侧将开关连接起来。在输送带设备发生紧急事故情况下时，DLK2-15B-H拉绳开关俗称“紧急停机开关”。作用于带式输送现场需要停机时，通过开关动作使输送机停机。拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。双向拉绳开关自动复位：动作后后能自动回到初始位置，可能会造成误差启动。手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。双向拉绳开关由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用. 双向拉绳开关安装和调整拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。，在输送机沿线任意处拉动钢丝绳，钢丝绳将会牵动驱动臂开始旋转，通过传动轴从而带动扭力弹簧使的凸轮发生位移，驱动双向拉绳开关切断控制线路，使得输送机快速的停止运行。



安装与接线：

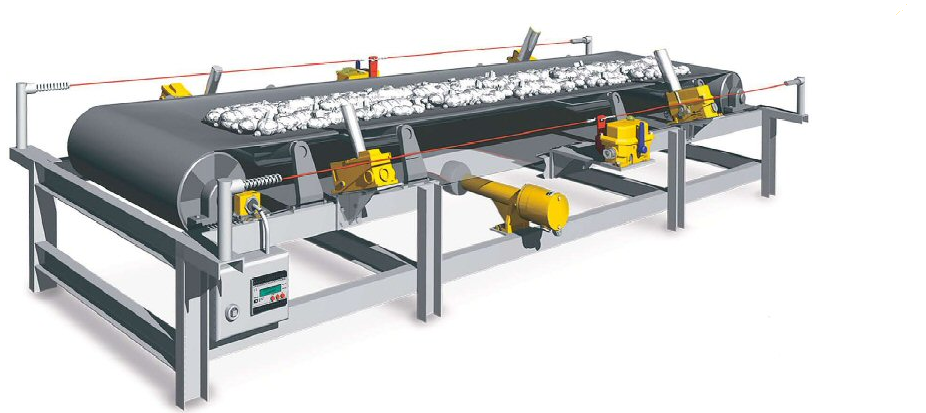

拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓或采用固定，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。
 2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。
 3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。
 4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。
