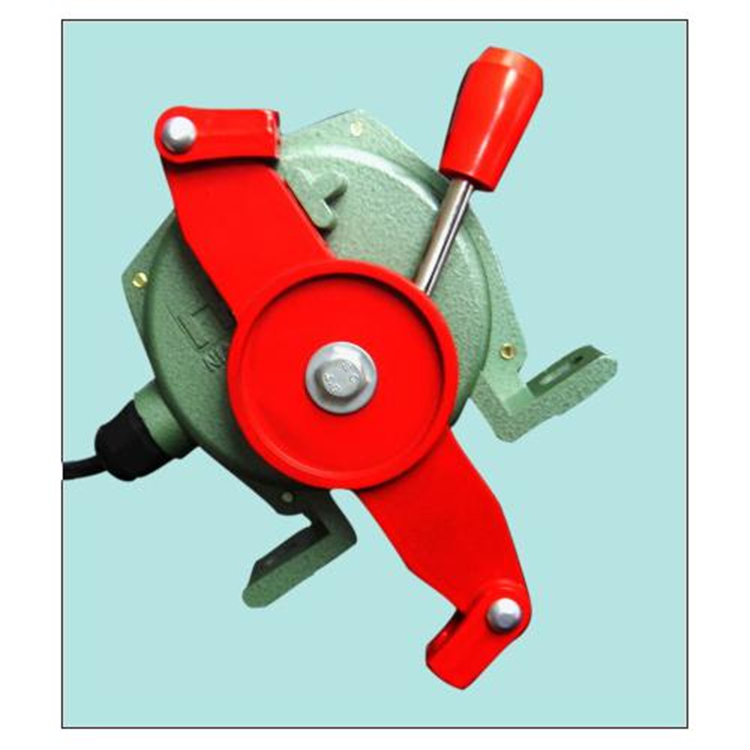

双向拉绳开关又名双向拉线开关、皮带输送机急停设置、带式输送机保护装置。双向拉线开关FXK-1-3A是我厂销售的拉绳开关、所有型号均是自己进行生产、技术进行严格把关，确保每次出厂的都是良品。
【详细说明】
双向拉绳开关又名双向拉线开关、皮带输送机急停设置、带式输送机保护装置。双向拉线开关FXK-1-3A是我厂销售的拉绳开关、所有型号均是自己进行生产、技术进行严格把关，确保每次出厂的都是良品。
山东卓信电气有限公司秉承&lquo;以诚信求生存、以创新求发展、以市场为向导、以技术创新为主体、以管理促效益、以质量赢市场，以服务赢口碑&rquo;的企业理念，携手与广大新老客户共赢美好明天。把客户的愿望变成现实。 大家有任何关于公司和产品的问题需要咨询，欢迎随时我。
拉线开关FXK-1-3A生产
技术参数
双向拉绳开关报价
双向拉绳开关应用范围：
常规皮带输送机
梭式输送机
裙边式给料输送机
斗式提升机
包装生产线
堆料/取料系统，起重机，挖掘机
轮船装卸系统
水平给料机
基本参数：
开关额定值：10A/500V。
锁定角度：20⪚；动作角度20⪚
拉力：3至8公斤。
具有手动和自动两种。
防护等级：IP67
结构特点：
拉线开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端
通用的安装设计使拉线开关既可安装在输送机的纵梁顶部也可安装在其两侧
结构特征与工作原理：
拉绳开关开关采用回转式凸轮结构，当拉杆手回转时，凸轮随之转动，使微动开关动作， 我们来看看拉绳开关是怎么工作的吧。拉绳开关是由拉杆，复位柄，凸轮，微动开关以及锁槽组成的，双向拉绳开关它的工作也是这几个部分一起运作才能够完成的。拉绳开关是安装在皮带输送机的两侧的机架上面，然后使用钢丝绳沿着输送机的两侧将开关进行一个连接，双向拉绳开关当工作中的输送机设备要发生紧急事故的时候，在现场的人就拉动钢丝绳，这个时候钢丝绳就牵动驱动臂旋转，通过传动轴带动扭力弹簧使得精密的凸轮发生移位，然后驱动开关切断机器的控制线，通过这一系列的动作双向拉绳开关让在工作的机器停止下来，保护人身安全。，输出开关量，发出警示信号和停机信号。复位方式I型为自动复位，拉杆解除拉力后，凸轮结构自动复位到原始状态。II型为手工复位，凸轮轴回转到一定角度自锁定位，双向拉绳开关产品特点坚固的铸铝外壳、静电防腐涂装适应于恶劣工矿环境安装防护标准IP65在恶劣环境也可使用使用高性能的微动开关和无需要维护的铜管技术，可生产手动复位型产品拉绳开关的钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在 开关臂上，钢丝绳应每3米用一个有孔螺栓支撑，开关到固定点的距离应 不超过30米，两开关间的距离不超过60米。当外力促使开关臂杆转动到报 警位置时，触动微动开关并锁定，直到人工复位。适用于室内外安装。表面特殊处理可用于酸、碱、盐性区域。镀镍表面用于强腐蚀区域。，双向拉绳开关产品出厂时开关触点数量为一开一闭，如需两常开、两常闭，请定货时注明； 安装支架，塑钢丝绳、卡头、托环等附件用户可向我公司成套订购，双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，双向拉绳开关是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸，并采用进口行程开关。双向拉绳开关具有强度高，重量轻，密封性好，产品使用寿命长等优点。，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计，较好防止水、灰尘进入机壳内。
双向拉绳开关摘要：
随着煤矿生产规模的扩大和生产数字化程度的提高,对煤矿生产的要求也在不断提高,作为煤矿生产运输设备的胶带输送机,其可靠的运行显得非常重要。本文以矿用胶带输送机常见故障为研究对象,针对目前矿用胶带输送机保护种类不全、可靠性低等问题,结合单片机和传感器技术,对胶带输送机的保护系统进行了设计,研究胶带输送机打滑、超温、跑偏、堆煤、烟雾等常见故障的发生机理,设计可行的传感器检测方法,通过单片机对胶带输送机故障进行警示和控制胶带输送机停机及相关保护装置动作。
安装说明：
1、拉绳开关成对安装在皮带机左右两侧，在皮带机旁角铁架钻Ф12mm孔，用M10×40mm螺栓紧固拉绳开关。
2、拉绳开关每隔40米安装1台，其位置应低于皮带及便于现场工作人员使用。
3、拉绳系在一关臂上，拉绳推荐使用覆塑钢丝绳，直径3~5mm均可。钢丝绳用绳夹固定，每隔3米左右安装一个托环，双向拉绳开关注意事项 1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。 2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。 4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。 双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，以免钢丝绳垂挠度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂挠度。
4、对于爬坡段皮带机，应尽量缩短拉绳开关间距，及拉绳长度。
5、接线：拉绳开关出厂时配有长度1.2米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是警示信号，3、4为常闭接点是停机信号。
CLW-R-SX双向拉绳开关
概述：
