拉绳开关

主页 > 产品中心 > 拉绳开关 >

产品介绍



双向拉绳开关、TLLS-II 工作原理：
当胶带运输现场发生紧急事故时，产品特征：双向拉绳开关采用铝合金精密铸造壳体，强度高、重量轻。外壳防护达到IP67,可在恶劣环境中工作。受权用进口微动开关触点容量大、动作灵敏、可靠。拉绳开关主要用于带式传送机安全保护及防止胶带对周边人员造成伤害，双向拉绳开关如下：1紧急停机：当胶带机在运行过程中出现异常情况时，只要拉一下就近的停机线缆就可以将胶带机下来，避免人身或设备事故的发生。2 双向拉绳开关禁置启动：当维修人员没有撒离或淌存其他异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，检修人员的安全也就有了保证。双向拉绳开关产品使用于电力、煤矿、建材、码头冶金等行业，专门从事散料输送的带式输送机。，拉动系在吊耳上的钢丝绳，使机内的滑块与开关作用，双向拉绳开关安装与接线1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。，发出停机型号。



【详细说明】



双向拉绳开关、TLLS-II工作原理：

当胶带运输现场发生紧急事故时，拉动系在吊耳上的钢丝绳，使机内的滑块与开关作用，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，发出停机型号。双向拉绳开关、TLLS-II、TLLS-I

用途：

双向拉绳开关广泛应用于钢铁、水泥、电厂、矿山等具有带式输送机的厂矿，该产品安装在胶带输送机的两侧，是用于胶带输送机紧急事故停机的一种保护开关，在开关操作距离内任何一点拉动钢丝绳，切断运行电路使全线停机，实现对胶带机及人身的保护。

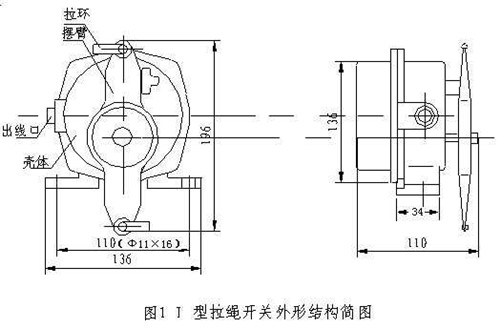

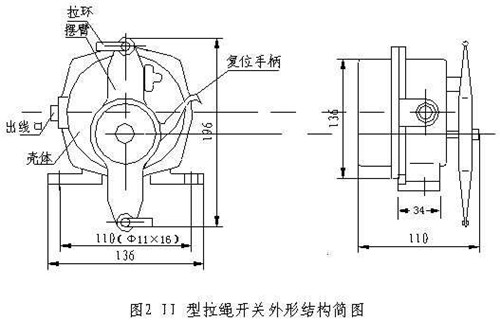

双向拉绳开关分I型/II型两种型号，I型动作后自动复位，（见图1）。II型动作后有自锁装置（锁定销），需要手动拉出复位后开关才能重新使用，（见图2）。本件为双向动作，拉绳臂两端均可安装拉绳，当胶带机运行出现故障需要停机时，拉绳开关又叫做紧急停机开关，一般在一些企业里面在使用，不过现在有的农村也还在使用这种双向拉绳开关，双向拉绳开关是一种开关型的传感器，一般是用于皮带输送机，包装生产线，起重机，挖掘机以及水平给料机。双向拉绳开关属于一种现场紧急事故停机的一种保护装置，当有紧急事故发生的时候，人们在现场沿线任意的地方就可以拉动拉绳开关，拉动拉绳的时候就可以发出停机的信号，从而使的机器停止运作，达到保护人身安全的作用，这种开关虽然现在是多数用于企业，不过有的家庭仍然在使用。今天我们就来了解一下拉绳开关的结构和安装的方法吧。，现场工作人员拉动连接在拉绳上的拉绳，使转臂转过一定的角度，触动工作开关后能同时发出警示和停机两组信号，达到预防和控制设备及操作员的目的。







主要技术指标

产品型号

动作角度

极限角度

动作力（kg）

触点数量

触点容量

复位方式

可靠性

防护等级

常开

常闭

TLLS-I

30o

75o

10

1

1

AC380V

自动

>10万次

IP65

TLLS-II

30o

75o

10

1

1

AC380V

手动

>10万次

IP65
