双向拉绳开关B-LS4878_双向拉绳开关输送带保护装

产品简介

双向拉绳开关B-LS4878采用整体密封，具有防水、防潮、防尘等特点，适用于室内外潮湿、粉尘大的恶劣环境下使用。

订购热线：0537-2839666

在线咨询

产品介绍

双向拉绳开关B-LS4878采用整体密封，具有防水、防潮、防尘等特点，双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。双向拉绳开关用途，BLKT-II双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。，适用于室内外潮湿、粉尘大的恶劣环境下使用。

【详细说明】

双向拉绳开关B-LS4878说明

双向拉绳开关B-LS4878工作原理

品牌HANGRONG/卓信

采用整体密封，具有防水、防潮、防尘等特点，适用于室内外潮湿、粉尘大的恶劣环境下使用。胶带输送机运行现场出现事故时，实现系统紧急停机的保护开关，拉绳开关是一种开关型传感器（即无触点行程开关），双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性，双向拉绳开关同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，保护人员或设备的。

工作原理

本产品为双向动作，开关两侧均可安装拉绳。当带式输送机设备出现故障时，现场工作人员通过拉动双向拉绳开关两边的绳索，使开关内凸轮压动微动开关动作，使开关进入工作状态，发出停机信号，达到预防和控制设备及人身的目的。

主要技术指标

工作电压

AC220V

动作角度

25⪚

触点容量

AC220V 3A

极限角度

75⪚

接点形式

双断点1常开1常闭

防护等级

IP65

使用寿命

10万次

重量

2.5Kg

安装及接线

（一）安装

用户根据外形结构标注的安装尺寸，自制一安装支架，产品特征：双向拉绳开关采用铝合金精密铸造壳体，强度高、重量轻。外壳防护达到IP67,可在恶劣环境中工作。受权用进口微动开关触点容量大、动作灵敏、可靠。拉绳开关主要用于带式传送机安全保护及防止胶带对周边人员造成伤害，双向拉绳开关如下：1紧急停机：当胶带机在运行过程中出现异常情况时，只要拉一下就近的停机线缆就可以将胶带机下来，避免人身或设备事故的发生。2 双向拉绳开关禁置启动：当维修人员没有撒离或淌存其他异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，检修人员的安全也就有了保证。双向拉绳开关产品使用于电力、煤矿、建材、码头冶金等行业，专门从事散料输送的带式输送机。，也可向我公司订购。将开关固定在胶带机两侧，我们来看看拉绳开关是怎么工作的吧。拉绳开关是由拉杆，复位柄，凸轮，微动开关以及锁槽组成的，双向拉绳开关它的工作也是这几个部分一起运作才能够完成的。拉绳开关是安装在皮带输送机的两侧的机架上面，然后使用钢丝绳沿着输送机的两侧将开关进行一个连接，双向拉绳开关当工作中的输送机设备要发生紧急事故的时候，在现场的人就拉动钢丝绳，这个时候钢丝绳就牵动驱动臂旋转，通过传动轴带动扭力弹簧使得精密的凸轮发生移位，然后驱动开关切断机器的控制线，通过这一系列的动作双向拉绳开关让在工作的机器停止下来，保护人身安全。，成对安装，并满足下列要求：

1．安装时应使本产品低于胶带（其位置高度应便于现场人员使用）并沿线固定在胶带输送机两侧，每台拉绳开关之间的距离应以40米左右为宜。

2．把拉绳分别系在开关体的摆臂上，用绳夹固定，并先在开关两侧就近处分别安装托环，然后每隔3米左右安装一个托环，以免垂挠度过大，保证开关的正常使用。

3．在满足开关正常工作前提下，尽可能拉紧两侧绳索然后zui大限度的减少拉绳的垂挠度。

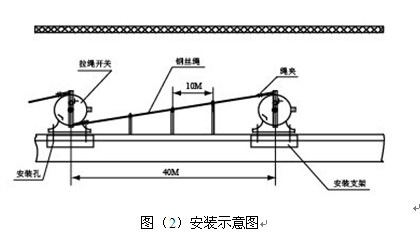

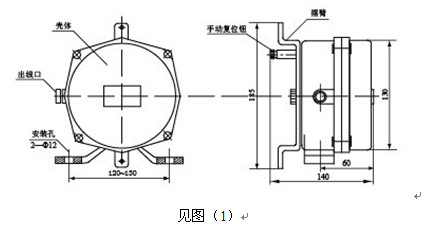

4．对坡度胶带机，应酌情缩短其拉绳长度、开关距离。具体见安装示意图（2）外形结构示意图
