产品介绍



防爆双向拉绳开关BKLT2-II结构特征与工作原理：
本开关采用回转式凸轮结构，当拉杆手回转时，凸轮随之转动，使微动开关动作，输出开关量，发出警示信号和停机信号。复位方式I型为自动复位，拉杆解除拉力后，凸轮结构自动复位到原始状态。II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计，较好防止水、灰尘进入机壳内。



【详细说明】



HR防爆双向拉绳开关BKLT2-II[HANGRON/卓信】

防爆双向拉绳开关BKLT2-II结构特征与工作原理：

本开关采用回转式凸轮结构，当拉杆手回转时，拉绳开关是一种开关型传感器（即无触点行程开关），双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性，双向拉绳开关同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，凸轮随之转动，使微动开关动作，输出开关量，发出警示信号和停机信号。复位方式I型为自动复位，拉杆解除拉力后，凸轮结构自动复位到原始状态。II型为手工复位，凸轮轴回转到一定角度自锁定位，需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计，较好防止水、灰尘进入机壳内。

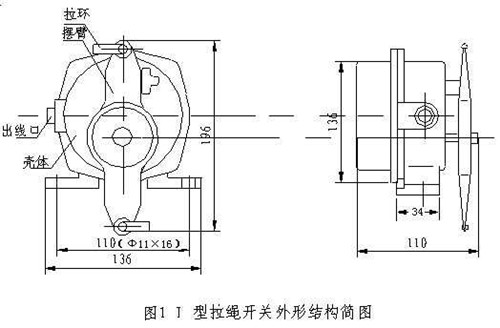

结构特点:
◆拉线开关是双向触动的，既可安装在输送机中间位置，也可安装在其两端
◆通用的安装设计使拉线开关既可安装在输送机的纵梁顶部也可安装在其两侧

主要技术参数：

产品型号：BKLT2-II

开关触点数量：1常开、1常闭接点

触点容量：AC 380V 3A

复位方式：手动复位

工作环境：相对湿度：≤90（25℃）工作温度：-20～+35℃海拔高度：≤2000M

外壳材质：铸铁

防护等级：IP65

重量（kg）：11

接口方式：双出线口

双向拉绳开关采用高铝合金生产压铸而成，强度高、外壳重量轻而且坚固，外面用红色和烤漆，不易脱落，双向拉绳开关注意事项 1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。 2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。 4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。 双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，光滑而鲜艳。便于发现。用于带式输送机紧急事故而紧急停机。

双向拉绳开关用于胶带运输机现场。当发生紧急事故时，便启动本机使运输机立即停机防止事故的扩大。本产品由于安装方便、开关性能可靠，在胶带运输机中广泛应用。

特点

&miot;结构简单实用、性能稳定可靠、防尘、防震、防潮

&miot;体积小、重量轻、寿命长、安装方便，免维护

&miot;输出信号既可与现场设备联锁使用，也可送达自动控制系统

&miot;电源适应性广：24~380V技术参数

工作电压：24~380V

型号：BKLT2-II

绝缘电阻：＞500MΩ

输出信号：无源开关量信号，一常开，一常闭

环境温度：-20℃~+60℃

环境湿度：＜90

重 量：1.5Kg

防护等级：IP65

复位方式：自动复位/手动复位

响应时间：＜2mS

控制触点容量：AC380V/2A-1

动作力：50&plun;10N

安装说明

1、拉绳开关成对安装在皮带机左右两侧，在皮带机旁角铁架钻Ф12mm孔，用M10×40mm螺栓紧固拉绳开关。

2、拉绳开关每隔40米安装1台，其位置应低于皮带及便于现场工作人员使用。

3、拉绳系在一关臂上，拉绳推荐使用覆塑钢丝绳，直径3~5mm均可。钢丝绳用绳夹固定，每隔3米左右安装一个托环，以免钢丝绳垂挠度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂挠度。

4、对于爬坡段皮带机，应尽量缩短拉绳开关间距，及拉绳长度。

5、接线：拉绳开关出厂时配有长度1.2米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是警示信号，3、4为常闭接点是停机信号。





选配件说明

选配件：覆塑钢丝绳、绳夹及钢丝绳托环,安装支架。
