拉绳开关
BLLS-I,BLLS-II 双向拉绳开关安装电路图_拉绳开关
产品简介
BLLS-I,BLLS-II 双向拉绳开关用于物料输送现场发生紧急事故时的停机开关。本机由于安装方便,开关转换方便可靠,
订购热线:0537-2839666
产品介绍



BLLS-I,BLLS-II 双向拉绳开关
用于物料输送现场发生紧急事故时的停机开关。
本机由于安装方便,开关转换方便可靠,在钢铁、电力、矿山及水泥等有胶带输送机的行业广泛应用。BLLS-I,BLLS-II 双向拉绳开关安装电路图



【详细说明】



BLLS-I,BLLS-II 双向拉绳开关
用于物料输送现场发生紧急事故时的停机开关。
本机由于安装方便,开关转换方便可靠,DLK2-15B-H拉绳开关俗称“紧急停机开关”。作用于带式输送现场需要停机时,通过开关动作使输送机停机。拉绳开关分为手动复位和自动复位两种,需要达到国家规定IP等级。双向拉绳开关自动复位:动作后后能自动回到初始位置,可能会造成误差启动。手动复位:动作后有自锁装置能保持在操作位置上,需要手动操作复位手柄可使其返回初始位置。拉绳开关是带式输送机必备的安全保护装置,防止事故的扩大而带来重大损失。双向拉绳开关由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用. 双向拉绳开关安装和调整拉绳开关应安装在输送机两边具有检修通道的地方,安装位置应确保检修人员在紧急情况下操作方便。,在钢铁、电力、矿山及水泥等有胶带输送机的行业广泛应用。BLLS-I,双向拉绳开关工作原理:当胶带运输机现场紧急事故时,在沿线任意位置牵动系在挂耳上的钢丝绳,迫使机内凸轮转动而驱动元件开关动作,发出停机信号,达到停机效果,防止事故的扩大。双向拉绳开关用途,BLKT-II双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机,包装生产线、堆料/取料系统,起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时,在现场沿线任意处拉动拉绳开关,均可发出停机信号,实现对人身及设备的保护作用。,BLLS-II 双向拉绳开关安装电路图

BLLS-I,BLLS-II 双向拉绳开关安装电路图

一、产品概述

用于物料输送现场发生紧急事故时的停机开关。
本机由于安装方便,开关转换方便可靠,在钢铁、电力、矿山及水泥等有胶带输送机的行业广泛应用。
二、型号含义
BL-单位代号;F-防护代号;LS-产品代号;口-产品序号
三、技术参数
1、使用环境条件
a.环境温度 -30℃~ +50℃
b.相对湿度 不大于90 c.防护等级 IP65
2、主要参数见下表
型号
参数动作
角度根限
角度动作力
(kg)触点数量触点
容量复位
方式可靠性重量(kg)
常开常闭
BLLS-I型30⪚60⪚1011AC 380V自动>106次3
BLLS-II型30⪚60⪚1011AC 380V手动>106次3.5

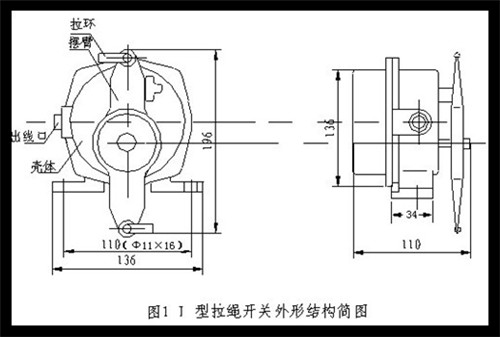

四、结构特点
1、壳体采用合金铝铸造,强度较高;
2、表面采用塑料喷涂,漆膜附着力强;
3、壳体密封性能好,可在恶酷条件下工作;
4、机内结构为旋转式凹轮机构,可双向驱动凸轮而启动开关转换。
五、工作原理
当现场发生紧急事故时,可接动开关转臂上的钢丝绳,启动开关,输出一开关信号,用于告警或停机。
II型机有一警示牌,启动开关时,警示牌翻转呈垂直状态,故障排除后,按下警示牌,接绳开关恢复工作状态。
六、安装调整
1、拉绳开关应安装在现场人行过一道一侧,每25~30m安装一台;
2、将安装支架焊在胶带机架上,然后用M10×40螺栓将拉绳开关固定在安装支架上;
3、拉绳开关之间用钢丝绳连接,两端用钢丝绳扎头固定;
4、为防止钢丝绳下垂而误启动开关,每3m左右焊一托环;
5、尾各加一调整螺栓,用于固定钢丝绳;
6、钢丝绳松紧适宜,产品特征:双向拉绳开关采用铝合金精密铸造壳体,强度高、重量轻。外壳防护达到IP67,可在恶劣环境中工作。受权用进口微动开关触点容量大、动作灵敏、可靠。拉绳开关主要用于带式传送机安全保护及防止胶带对周边人员造成伤害,双向拉绳开关如下:1紧急停机:当胶带机在运行过程中出现异常情况时,只要拉一下就近的停机线缆就可以将胶带机下来,避免人身或设备事故的发生。2 双向拉绳开关禁置启动:当维修人员没有撒离或淌存其他异常情况时,只要将拉绳开关锁定在停机位置,就不用担心胶带机被误启动,检修人员的安全也就有了保证。双向拉绳开关产品使用于电力、煤矿、建材、码头冶金等行业,专门从事散料输送的带式输送机。,应保证拉绳开关顺利启动和可靠复位。
七、接线方法
本机配接1.5m长的三芯橡胶护套电缆,并配有线号



BLLS-I,BLLS-II 双向拉绳开关安装电路图_拉绳开关KBW-220L矿用往复式拉绳开关

BLLS-I,拉绳开关又叫做紧急停机开关,一般在一些企业里面在使用,不过现在有的农村也还在使用这种双向拉绳开关,双向拉绳开关是一种开关型的传感器,一般是用于皮带输送机,包装生产线,起重机,挖掘机以及水平给料机。双向拉绳开关属于一种现场紧急事故停机的一种保护装置,当有紧急事故发生的时候,人们在现场沿线任意的地方就可以拉动拉绳开关,拉动拉绳的时候就可以发出停机的信号,从而使的机器停止运作,达到保护人身安全的作用,这种开关虽然现在是多数用于企业,不过有的家庭仍然在使用。今天我们就来了解一下拉绳开关的结构和安装的方法吧。,BLLS-II 双向拉绳开关安装电路图_拉绳开关KBW-220L矿用往复式拉绳开关
