拉绳开关

主页 > 产品中心 > 拉绳开关 >

产品介绍



双向拉绳开关RLS-Z1，拉绳开关用于带式输送机发生事故时，能紧急停止输送机的一种开关，当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。拉绳开关防护等级可达IP67,采用进口微动开关， “微动开关”达到100万次，采用国际领先的国际结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，造成密封不严或卡死的情况，大幅延长拉绳开关使用寿命;传动轴采不绣钢材质强度高，表面光滑;壳体表面精工烤漆，不易脱落无异味;操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撒离或存在其它异常情况时，只要将双向拉绳开关开关锁定停机位置，就不用担心胶带机被误启动，维修人员的安全就有了保障。双向拉绳开关表面经特殊处理后可用于酸、碘、盐区域，镀镍表面用于强腐蚀区域。，RLS-Z2
双向拉绳开关分Z型两种型号，Z型动作后自动复位，（见图1）S型动作后有自锁装置（锁定销），需要手动拉出复位后开关才能重新使用。

【详细说明】



双向拉绳开关RLS-Z1，RLS-Z2

双向拉绳开关分Z型两种型号，Z型动作后自动复位，（见图1）S型动作后有自锁装置（锁定销），需要手动拉出复位后开关才能重新使用，。本件为双向动作，拉绳臂两端均可安装拉绳，当胶带机运行出现故障需要停机时，现场工作人员拉动连接在拉绳上的拉绳，使转臂转过一定的角度，触动工作开关后能同时发出警示和停机两组信号，双向拉绳开关注意事项 1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。 2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。 4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。 双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，达到预防和控制设备及操作员的目的。

双向拉绳开关RLS-Z1，RLS-Z2技术参数

主要技术指标

产品型号

动作角度

极限角度

动作力（kg）

触点数量

触点容量

复位方式

可靠性

防护等级

常开

常闭

RLS-Z1

RLS-Z2

30o

75o

10

1

2

1

2

AC380V

自动

>10万次

IP65

RLS-S1

RLS-S2

30o

75o

10

1

2

1

2

AC380V

手动

>10万次

IP65

主

双向拉绳开关RLS-Z1，RLS-Z2安装及接线

（一）   安装

用户根据外形结构标注的安装尺寸，自制一安装支架，也可向我公司订购。将开关固定在胶带机两侧，成对安装，并满足下列要求：

1．安装时应使本产品低于胶带（其位置高度应便于现场人员使用）并沿线固定在胶带输送机两侧，每台拉绳开关之间的距离应以40米左右为宜。

2．把拉绳分别系在开关体的摆臂上，用绳夹固定，并先在开关两侧就近处分别安装托环，然后每隔3米左右安装一个托环，以免垂挠度过大，保证开关的正常使用。

3．在满足开关正常工作前提下，尽可能拉紧两侧绳索然后zui大限度的减少拉绳的垂挠度。

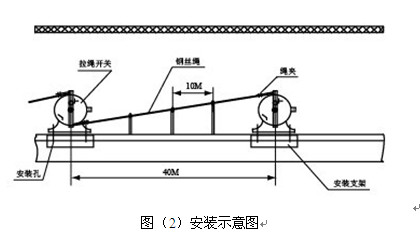

4．对坡度胶带机，应酌情缩短其拉绳长度、开关距离。具体见安装示意图（2）





一）   接线

在出线口引出一个四芯橡套电缆分别是红、蓝、黄、黑。其中红、蓝为动断接点引出线。黄、黑为动合接点引出线。接线原理见图（4）





六、维护保养

1．定期除尘，定期检验开关触点转换状态，保证正常工作。

2．机件或钢丝绳严重锈蚀应及时更换。

双向拉绳开关RLS-Z1，RLS-Z2

双向拉绳开关RLS-S1，RLS-S2

两级跑偏开关GHPK-12-30，GHPK-10-45，GHPK-20-35

双向拉绳开关HFKLT2-II 、HFKLT2-11 、

双向拉绳开关HFKLT1-1、HFKLT2-2、

双向拉绳开关HFKLT2-I、KLT2-II 、

双向拉绳开关KLT2-11 、KLT1-1、

双向拉绳开关KLT2-2、KLT2-I、

双向拉绳开关XLLS-II、XLLS-2、

事故开关XLLS-11、XLLS-1、

急停拉线开关YHLS-II、YHLS-11、

双向拉绳开关YHLS-2、YHL-II、

YHL-11、YHL-1、拉绳开关图

YH-L-2、BLKT2-II、拉绳开关

双向拉绳开关RLS-Z1，RLS-Z2

LSKT2-II、JSB/KLS-II、双向拉绳开关

SL2-II，拉绳开关是一种开关型传感器（即无触点行程开关），双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性，双向拉绳开关同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，SL2-2双向拉绳开关
