HKLS-II皮带事故拉绳开关的使用说明书

产品简介

HFKLT2-I,HFKLT2-II事故保护开关【型号双向拉绳开关广泛用于钢铁、水泥、电厂、矿山等具有带式输送机的厂矿，该产品安装在胶带输送机两侧，是用于胶带输送机紧急事故停机的一种保护开关，1、将拉绳开关固定在机架上。2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。注：双向拉绳开关对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。，在开关操作距离内任何一点拉动钢丝绳，切断运行电路使全线停机，实现对胶带机及人身的保护。 HFKLT2-II事故保护开关

产品详细信息

HKLS-II皮带事故拉绳开关，HFKLT2-II事故保护开关HFKLT2-I事故保护开关,双向拉绳开关

HKLS-II基本参数

产品分类：输送机保护装置

产品类型：拉绳开关系列

产品名称：双向拉绳开关

动作模式：手动复位

产品型号：ZGLS-S

通用型号：HFKLT2-II

详细参数

环境温度：-30℃~+60℃

相对湿度：不大于85

触点数量：1常开1常闭

触点容量：24~380V AC/C 电流：1:

动作力　：10KG

重　　量：2.5KG

可靠性　：106次

防护等级：IP65

动作角度：30⪚

极限角度：60⪚

产品概述

HKLS-II广泛用于钢铁、水泥、电厂、矿山等具有带式输送机的厂矿，该产品安装在胶带输送机两侧，双向拉绳开关动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。并具有常规的产品现货，本产品Z、S型采用移动凸轮结构，当拉动任意一侧拉绳时，便驱动凸轮，使开关动作转换发出停机信号，1型采用自动复位，2型采用手动复位。双向拉绳开关注意事项：1、接线联接可靠，绝缘密封。2、拉绳开关安装完毕后，两侧拉绳松紧适宜，挠度小，拉拉绳后，开关能可靠复位。，是用于胶带输送机紧急事故停机的一种保护开关，在开关操作距离内任何一点拉动钢丝绳，切断运行电路使全线停机，实现对胶带机及人身的保护。 当胶带运输现场发生紧急事故时，拉动系在吊耳上的钢丝绳，是机内的滑块与开关作用，发出停机信号。

HKLS-II结构特性

ZGLS-S型带自锁保护，拉绳开关又叫做紧急停机开关，一般在一些企业里面在使用，不过现在有的农村也还在使用这种双向拉绳开关，双向拉绳开关是一种开关型的传感器，一般是用于皮带输送机，包装生产线，起重机，挖掘机以及水平给料机。双向拉绳开关属于一种现场紧急事故停机的一种保护装置，当有紧急事故发生的时候，人们在现场沿线任意的地方就可以拉动拉绳开关，拉动拉绳的时候就可以发出停机的信号，从而使的机器停止运作，达到保护人身安全的作用，这种开关虽然现在是多数用于企业，不过有的家庭仍然在使用。今天我们就来了解一下拉绳开关的结构和安装的方法吧。，在事故排除后按下限位杆方能复位；使用寿命长；密封性好，具有防尘、防震、防腐等优点；机壳采用铸铝铸造，重量轻、硬度强。
产品介绍： 双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用铝锭合金压铸，并采用进口行程开关。具有强度高，重量轻，密封性好，产品使用寿命长等优点。本产品内部采用国家JI仪器仪表防爆监督检验站(NEPSI)认可，符合GB12476.1-1990标准所规定的要求。
工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动微机开关动作，发出停机信号，达到停机效果，防止事故的扩大。

◆ 使用环境条件：
a.环境温度：-40℃~60℃
b.相对湿度不大于85
c.海拨高度不超过2000m
.使用寿命：开关动作10万次
e.绝缘电压：AC1000试验1分钟

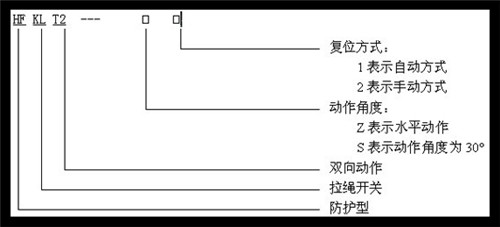

型号

触头容量

触点数量

动作力

工作行程

极限行程

防护等级

常开

常闭

HFKLT2-2

HFKTL2-II

≤380V

≤3A

1

1

12&plun;2

15&plun;2mm

20&plun;2mm

IP45
