产品介绍

品牌 自营品牌   应用领域 生物产业,石油/化工,地矿,能源



麻城卓信自产、自销YHL-I、YHL-II拉绳开关
双向拉绳开关安装在胶带输送机两侧，是用于胶带输送机紧急事故停机的一种保护开关，在开关操作距离内任何一点拉动钢丝绳，切断运行电路使全线停机，实现对胶带机及人身的保护。



【详细说明】



山东卓信自产、自销YHL-I、YHL-II拉绳开关

主要技术指标接点容量：AC380V 3A 环境温度：-40-+60℃

绝缘电压：AC1000V历时1min 相对湿度：不大于90

使用寿命：10万次 海拔高度：＜2000m

接点形式：双断点（Ⅰ常开Ⅰ常闭） 动作角度15⪚ 极限角度75⪚

防护等级：IP67 重量：3.5kg

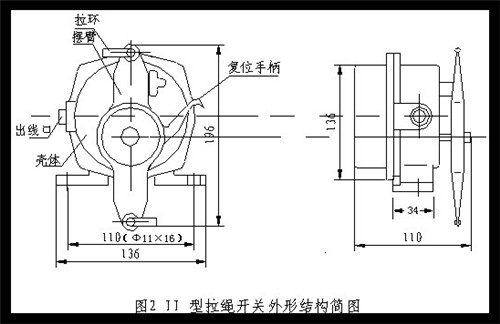

   卓信自产、自销YHL-I、YHL-II拉绳开关外型结构及安装方式：









工作原理：

双向拉绳开关分Ⅰ型两种型号，Ⅰ型动作后自动复位。Ⅱ型动作后有自锁装置（锁定销），需要手动拉出复位后开关才能重新使用。本件为双向动作，双向拉绳开关注意事项 1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。 2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。 3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。 4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。 双向拉绳开关，拉线开关，安全开关，急停开关, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、双向拉绳开关HFKLT2-P-II双向平衡拉绳开关。，拉绳臂两端均可安装拉绳，当胶带机运行出现故障需要停机时，现场工作人员拉动连接在拉绳上的拉绳，使转臂转过一定的角度，触动工作开关后能同时发出警示和停机两组信号，达到预防和控制设备及操作员的目的。

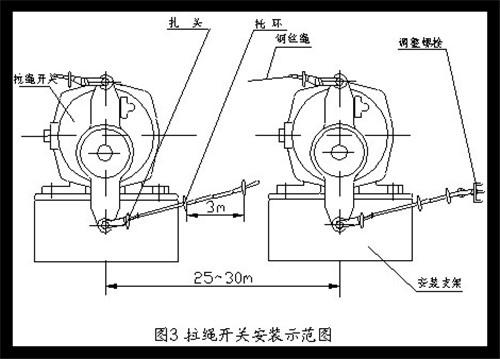

1、拉绳开关成对安装在胶带机左右两侧，双向拉绳开关产品特点坚固的铸铝外壳、静电防腐涂装适应于恶劣工矿环境安装防护标准IP65在恶劣环境也可使用使用高性能的微动开关和无需要维护的铜管技术，可生产手动复位型产品拉绳开关的钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在 开关臂上，钢丝绳应每3米用一个有孔螺栓支撑，开关到固定点的距离应 不超过30米，两开关间的距离不超过60米。当外力促使开关臂杆转动到报 警位置时，触动微动开关并锁定，直到人工复位。适用于室内外安装。表面特殊处理可用于酸、碱、盐性区域。镀镍表面用于强腐蚀区域。，拉绳开关安装支架与胶带机中间架用螺栓或采用固定，其位置应低于胶带及便于现场工作人员使用，两台拉绳开关之间相距50m左右为宜。
2、拉绳系在一关臂上，拉绳开关用于带式输送机发生事故时，能紧急停止输送机的一种开关，当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。拉绳开关防护等级可达IP67,采用进口微动开关， “微动开关”达到100万次，采用国际领先的国际结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，造成密封不严或卡死的情况，大幅延长拉绳开关使用寿命;传动轴采不绣钢材质强度高，表面光滑;壳体表面精工烤漆，不易脱落无异味;操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撒离或存在其它异常情况时，只要将双向拉绳开关开关锁定停机位置，就不用担心胶带机被误启动，维修人员的安全就有了保障。双向拉绳开关表面经特殊处理后可用于酸、碘、盐区域，镀镍表面用于强腐蚀区域。，拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1×W19-4（5）-150，丝直径4～5mm均可。钢丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，双向拉绳开关动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。并具有常规的产品现货，本产品Z、S型采用移动凸轮结构，当拉动任意一侧拉绳时，便驱动凸轮，使开关动作转换发出停机信号，1型采用自动复位，2型采用手动复位。双向拉绳开关注意事项：1、接线联接可靠，绝缘密封。2、拉绳开关安装完毕后，两侧拉绳松紧适宜，挠度小，拉拉绳后，开关能可靠复位。，以免钢丝绳垂绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂绕度。
3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。
4、安装：底座2-?12孔与安装支架用2-M10×40螺栓连接。
5、接线；拉绳开关出厂时配有长度1.2m六芯橡套电缆
