产品介绍

品牌 自营品牌   应用领域 石油/化工,地矿,能源,造纸/印刷/包装,纺织/印染/服装/皮革



山东卓信电气有限公司生产和销售拉绳开关、双向拉绳开关、不锈钢拉绳开关、防爆拉绳开关、防水拉绳开关、防尘拉绳开关，跑偏开关、两级跑偏开关、不锈钢跑偏开关、防爆跑偏开关、防水跑偏开关、防尘跑偏开关等输送机相关设备。
销售HFKLT2-II手动复位拉绳开关



【详细说明】



山东卓信HFKLT2-II拉绳开关、双向拉绳开关。

一台起订，发价销售HFKLT2-II手动复位拉绳开关

HFKLT2双向拉绳开关分两种型号：

HFKLT2-I型动作后自动复位，(自动复位拉绳开关）。

HFKLT2-II型动作后有自锁装置（锁定销），需要手动拉出复位后开关才能重新使用，（手动复位拉绳开关）。

本件为双向动作，拉绳臂两端均可安装拉绳，当胶带机运行出现故障需要停机时，现场工作人员拉动连接在拉绳上的拉绳，使转臂转过一定的角度，触动工作开关后能同时发出警示和停机两组信号，达到预防和控制设备及操作员的目的。直销 HFKLT2系列双向拉绳开关

一、概述

本产品采用整体密封，双向拉绳开关使用与安装：开关平衡地按在机架的固定支架上；将钢丝绳系在两端的拉环上，没侧绳不超过30M（有坡度时因当缩）：拉绳压力应适宜，以确保开关可靠复位：拉绳沿胶带平行方向设置，每3M加以吊环；钢丝绳按用户所需规格，厂方订购。双向拉绳开关接线方式：双向拉绳开关出厂时已配长度1.0米电缆线，接线方式参照标牌所标颜色。，具有防水、防潮、防尘等特点，适用于室内外潮湿、粉尘大的恶劣环境下使用。

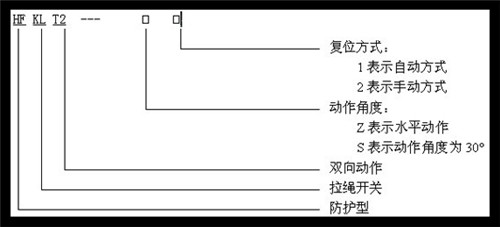

型号的含义：





二、主要用途

本系列产品是胶带输送机运行现场出现事故时，实现系统紧急停机的保护开关，保护人员或设备的安全。

三、主要技术指标

工作电压



AC220V



动作角度



25°



触点容量



AC220V  3A



极限角度



75°



接点形式



双断点1常开1常闭



防护等级



IP67



使用寿命



10万次



重    量



2.5Kg



四、外型结构及工作原理

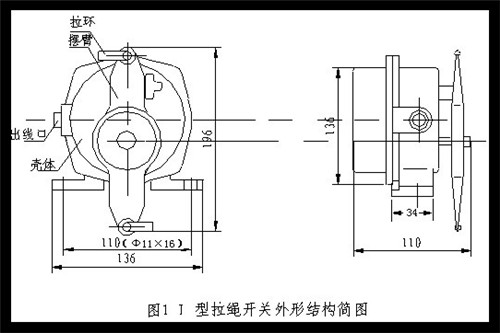

1．外型结构







见图（1）

2．工作原理

本产品为双向动作，开关两侧均可安装拉绳。当带式输送机设备出现故障时，现场工作人员通过拉动双向拉绳开关两边的绳索，拉绳开关用于带式输送机发生事故时，能紧急停止输送机的一种开关，当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。拉绳开关防护等级可达IP67,采用进口微动开关， “微动开关”达到100万次，采用国际领先的国际结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，造成密封不严或卡死的情况，大幅延长拉绳开关使用寿命;传动轴采不绣钢材质强度高，表面光滑;壳体表面精工烤漆，不易脱落无异味;操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撒离或存在其它异常情况时，只要将双向拉绳开关开关锁定停机位置，就不用担心胶带机被误启动，维修人员的安全就有了保障。双向拉绳开关表面经特殊处理后可用于酸、碘、盐区域，镀镍表面用于强腐蚀区域。，使开关内凸轮压动微动开关动作，使开关进入工作状态，发出停机信号，达到预防和控制设备及人身安全的目的。

五、安装及接线

安装

用户根据外形结构标注的安装尺寸，自制一安装支架，拉绳开关又叫做紧急停机开关，一般在一些企业里面在使用，不过现在有的农村也还在使用这种双向拉绳开关，双向拉绳开关是一种开关型的传感器，一般是用于皮带输送机，包装生产线，起重机，挖掘机以及水平给料机。双向拉绳开关属于一种现场紧急事故停机的一种保护装置，当有紧急事故发生的时候，人们在现场沿线任意的地方就可以拉动拉绳开关，拉动拉绳的时候就可以发出停机的信号，从而使的机器停止运作，达到保护人身安全的作用，这种开关虽然现在是多数用于企业，不过有的家庭仍然在使用。今天我们就来了解一下拉绳开关的结构和安装的方法吧。，也可向我公司订购。将开关固定在胶带机两侧，成对安装，并满足下列要求：

安装时应使本产品低于胶带（其位置高度应便于现场人员使用）并沿线固定在胶带输送机两侧，每台拉绳开关之间的距离应以40米左右为宜。

把拉绳分别系在开关体的摆臂上，用绳夹固定，并先在开关两侧就近处分别安装托环，然后每隔3米左右安装一个托环，以免垂挠度过大，双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。双向拉绳开关用途，BLKT-II双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。，保证开关的正常使用。

在满足开关正常工作前提下，尽可能拉紧两侧绳索然后大限度的减少拉绳的垂挠度。

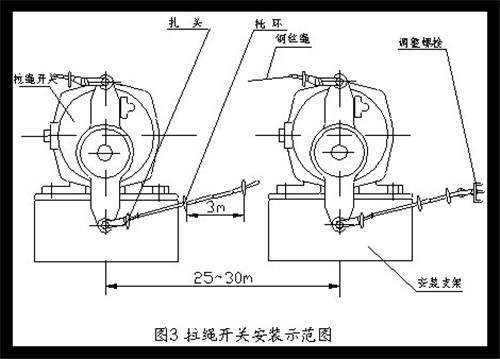

对坡度胶带机，应酌情缩短其拉绳长度、开关距离。具体见安装示意图（2）







图（2）安装示意图

接线
