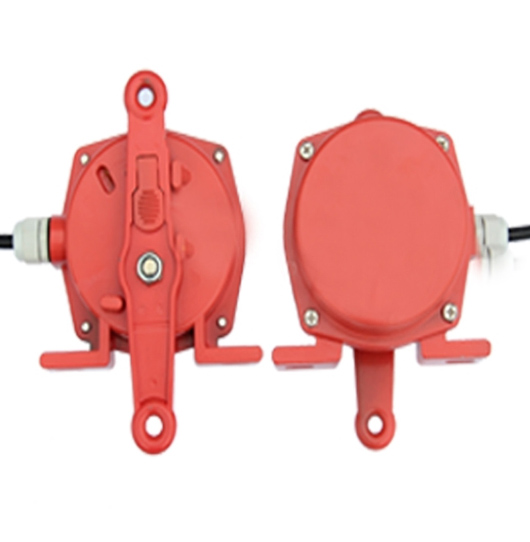

B-SLS-II拉绳开关

B-SLS-II拉绳开关是用于胶带运输机场紧急事故停机的一种保护装置。当紧急事故发生时，在现场任意处启动拉绳开关，均可发出停机信号。



主要技术指标：



接点容量：AC380V 3A  10A



绝缘电压：AC1000V历时1min



使用寿命：10万次



接点形式：双断点（I常开I常闭）



环境温度：-40-+60℃



相对温度：不大于90



海拔高度：＜2000m



动作角度：15?极限角度75?



B-SLS-II拉绳开关生产



特 点



1、本机采用铝合金铸造壳体，强度高、重量轻；

2、外壳防护等级达IP65，可在恶劣环境中工作；

3、机内采用进口微动开关、触点容量大、动作灵敏、可靠。

工作原理：



双向拉绳开关分Ⅰ型Ⅱ型两种型号，Ⅰ型动作后自动复位。Ⅱ型动作后有自锁装置（锁定销），需要手动拉出复位后开关才能重新使用。本件为双向动作，拉绳臂两端均可安装拉绳，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，当胶带机运行出现故障需要停机时，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，现场工作人员拉动拉绳，使转臂转过一定的角度，触动工作开关后能同时发出警示和停机两组信号，达到预防和控制设备及操作员的目的。

主要组成部分



双向拉绳开关主要是由拉杆、凸轮、复位柄，锁槽、微动开关等部件组成。拉绳开关安装于皮带式输送机两侧机架之上，采用钢丝绳沿着输送机设备两侧将开关连接起来。在输送带设备发生紧急事故情况下时，在输送机沿线任意处拉动钢丝绳，钢丝绳将会牵动驱动臂开始旋转，通过传动轴从而带动扭力弹簧使的凸轮发生位移，驱动双向拉绳开关切断控制线路，使得输送机快速的停止运行。



 安装与接线：



1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓或采用固定，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。

 2、拉绳推荐采用覆塑钢丝绳，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。

 3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。

 4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。
