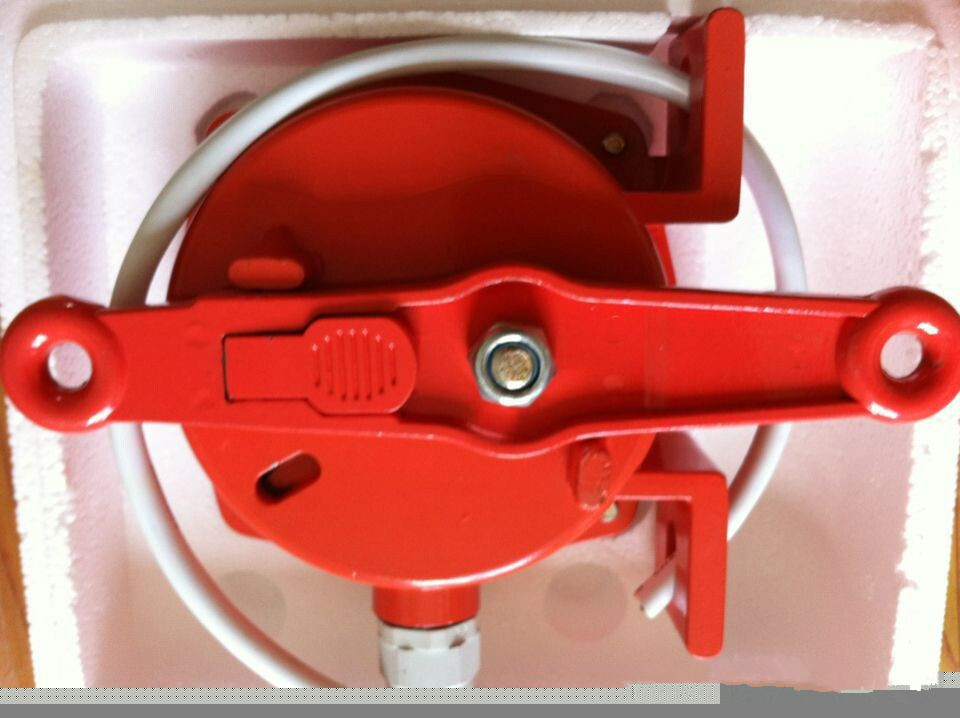

DLK2-22-2双向拉绳开关，DLK2-II，380V

型号：DLK2-22-2、DLK2-II、DLK2-I

产品名:双向拉绳开关，皮带机拉线开关

双向拉绳开关DLK2-22-2、DLK2-II对于皮带输送机、拉链机、刮板机、提升机、扒料机及其它传动机械出现故障时，能在设备任意位置停机。

双向拉绳开关能及时有效的保护设备和人身安全，避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。

用途

双向拉绳开关广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。

特点

·结构简单实用、性能稳定可靠

 ·防尘、防震、防潮

·体积小、重量轻、寿命长

·安装方便，免维护

·输出信号既可与现场设备联锁使用，也可送达自动控制系统

·电源适应性广：24~380V（无源开关量）

技术参数

工作电压：24~380V（无源开关量）

负载电流：≤2A-15A

绝缘电阻：＞500MΩ

输出信号：无源开关量信号，一常开，一常闭

环境温度：-20℃~+60℃

环境湿度：＜90%

重    量：2Kg

防护等级：IP67

复位方式：自动复位/手动复位

响应时间：＜2mS

控制触点容量：AC380V

动作力：50±10N



安装说明

1、拉绳开关成对安装在皮带机左右两侧，在皮带机旁角铁架钻Ф12mm孔，用M10×40mm螺栓紧固拉绳开关。

2、拉绳开关每隔40米安装1台，其位置应低于皮带及便于现场工作人员使用。

3、拉绳系在一关臂上，1．应用时的注意事项 声光报警器固定式安装一经就位，其位置就不易更改，具体应用时应考虑以下几点。 (1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。 (2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，有毒气体的泄漏方向。 (3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。 (4)研究泄漏点的泄漏状态是微漏还是喷射状。如果是微漏，则设点的位置就要靠近泄漏点一些。如果是喷射状泄漏，则要稍远离泄漏点。综合这些状况，拟定出最终设点方案。这样，需要购置的数量和品种即可估算出来。 (5)对于存在较大有毒气体泄漏的场所，根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房，需要注意发生有毒气体泄漏的可能性，一般应在下风口安装一台检测器。 (6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。 (7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。对于容易积聚有毒气体的场所应特别注意安全监测点的设定。 (8)对于开放式有毒气体扩散逸出环境，如果缺乏良好的通风条件，也很容易使某个部位的空气中的有毒气体含量接近或达到爆炸下限浓度，这些都是不可忽视的安全监测点。 根据现场事故的分析结果，其中一半以上是由不正确的安装和校验造成的。因此，有必要介绍正确的安装和校验的注意事项以减少故障。，拉绳推荐使用覆塑钢丝绳，直径3~5mm均可。钢丝绳用绳夹固定，每隔3米左右安装一个托环，以免钢丝绳垂挠度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂挠度。

4、对于爬坡段皮带机，应尽量缩短拉绳开关间距，及拉绳长度。



选配件说明

选配件：覆塑钢丝绳、绳夹及钢丝绳托环,安装支架。
