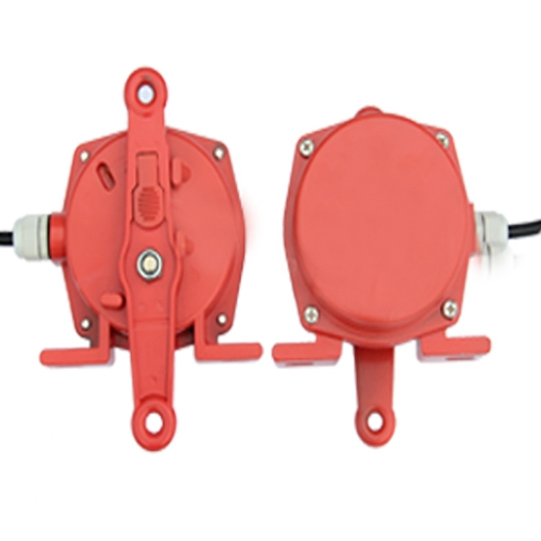

HFKLT2-2 双向拉绳开关

HFKLT2-2、自动拉线开关、手动拉绳开关、KLT2-2、YHLS-L、FKLT2-Z、FKLT2-Y、拉线开关

一、概 述

双向拉绳开关用于物料输送现场发生紧急事故时的停机开关，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，本机由于安装方便，开关转换方便可靠，安装注意事项编辑 (1)报警器探头主要是接触燃烧气体传感器的检测元件，由铂丝线圈上包氧化铝和黏合剂组成球状，其外表面附有铂、钯等稀有金属。因此，在安装时一定要小心，避免摔坏探头。声光报警至少发声设备，没有探头。 (2)报警器的安装高度一般应在180cm以上，以便于维修人员进行日常维护。 (3)报警器是安全仪表，有声、光显示功能，应安装在工作人员易看到和易听到的地方，以便及时消除隐患。 (4)报警器的周围不能有对仪表工作有影响的强电磁场(如大功率电机、变压器)。 (5)被测气体的密度不同，室内探头的安装位置也应不同。被测气体密度小于空气密度时，探头应安装在距屋顶30cm外，方向向下；反之，探头应安装在距地面30cm处，方向向上。，在钢铁、电力、矿山及水泥等有胶带输送机的行业得到广泛应用。





二、技术参数

1、使用环境条件

a 环境温度-30+50℃

b 相对湿度不大于90

c 防护等级 IP67

2、主要参数见下表

型号\参数 动作角度 极限角度 动作力（kg） 触点数量 触点容量 复位方式 可靠性 重量（KG）

常开 常闭

HFKLT2-2 30° 60° 10 1 1 AC380V 手动 ≥106次 3





三、结构特点

1、本机采用铝合金铝铸造，强度较高；

2、表面采用塑料喷涂，漆膜附着力强；

3、壳体密封性能好，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，可在恶酷条件下工作；

4、机内结构为旋转凸轮机构，可双向驱动凸轮而启动开关转换。





四、工作原理

当现场发生紧急事故时，可接动开关转臂上的钢丝绳，启动开关输出一开关信号，用于告警或停机。型机有一警示牌，启动开关时，警示牌翻转呈垂直状态，故障排除后，按下警示牌，拉绳开关恢复工作状态。





五、安装调整

1、拉绳开关应安装在现场人行过道一侧，每25-30m安装一台；

2、将安装支架焊在胶带机架上，然后用M10*40螺栓将拉绳开关固定在安装支架上；

3、拉绳开关之间用钢丝绳连接，两端用钢丝绳扎头固定；

4、为防止钢丝绳下垂而误主启动开关，每3m左右焊一托环；

5、首尾各加一调整螺栓，1．应用时的注意事项 声光报警器固定式安装一经就位，其位置就不易更改，具体应用时应考虑以下几点。 (1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。 (2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，有毒气体的泄漏方向。 (3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。 (4)研究泄漏点的泄漏状态是微漏还是喷射状。如果是微漏，则设点的位置就要靠近泄漏点一些。如果是喷射状泄漏，则要稍远离泄漏点。综合这些状况，拟定出最终设点方案。这样，需要购置的数量和品种即可估算出来。 (5)对于存在较大有毒气体泄漏的场所，根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房，需要注意发生有毒气体泄漏的可能性，一般应在下风口安装一台检测器。 (6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。 (7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。对于容易积聚有毒气体的场所应特别注意安全监测点的设定。 (8)对于开放式有毒气体扩散逸出环境，如果缺乏良好的通风条件，也很容易使某个部位的空气中的有毒气体含量接近或达到爆炸下限浓度，这些都是不可忽视的安全监测点。 根据现场事故的分析结果，其中一半以上是由不正确的安装和校验造成的。因此，有必要介绍正确的安装和校验的注意事项以减少故障。，用于固定钢丝绳；

6、钢丝绳松紧适宜，应保证拉绳开关顺利启动和可靠复位。

六、用途

     双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。



HFKLT2-2 双向拉绳开关
