JHLS-I双向拉绳开关，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，输送带保护装置

型号：JHLS-I、JHLS-II，HFKLT2-2

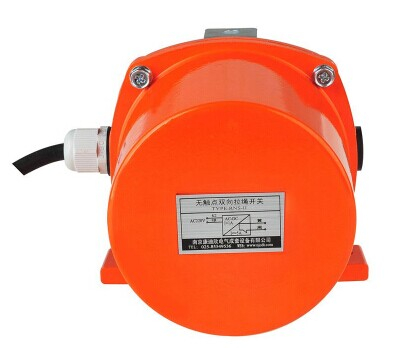

产品名称：双向拉绳开关，皮带输送机保护装置

一、概述

JHLS-I双向拉绳开关是用于带式输送机输料现场发生事故时紧急停机的保护开关。在输送机两侧沿线任意位置均可启动开关发出停机信号，防止事故发生。

本机防护性能好，使用安全可靠，在冶金、电力、煤炭、化工、建材等行业以及港口等得到了广泛的应用。

隔爆型双向拉绳开关适用于煤矿井下有瓦斯、煤尘爆炸危险的环境。

二、技术参数

1.环境温度 -20℃～60℃

2.相对湿度 ≤95%

3.大气压力 80～106MPa

4.输出接点 两常开两常闭两组接点

5.接点容量 AC250V 15A AC500V 10A (阻性负载)

6.绝缘电阻 100MΩ

7.耐 压 1000V AC、50/60Hz、1min

8.动作角度

              型号 动作角度 锁定角度 复位方式

        JHLS-I 12° — 自动

        JHLS-Ⅱ 12° 18° 手动

9.动作拉力 90N～180N

10.防护等级 IP67

11.寿 命 10万次

三、工作原理

当输送机现场发生事故时，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，可在沿线任意位置拉动系在转臂上的钢丝绳，转臂带动机内凸轮旋转，从而驱动行程开关换位，发出停机信号。

Ⅰ型机启动后转臂可自动复位。

Ⅱ型机的转臂上有一个定位杆，非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。 设置安装要求 1、每个防火分区的安全出口处应设置火灾声光警报器，其位置宜设在各楼层走道靠近楼梯出口处。 2、具有多个报警区域的保护对象，宜选用带有语音提示的火灾声警报器，语音应同步。 3、同一建筑中设置多个火灾声警报器时， 应能同时启动和停止所有火灾声警报器工作。，开关启动后即被锁定，按动旋钮定位杆旋起转臂方可复位。



四、安装与接线

1.在输送机沿线人行过道两侧安装。应便于启动且不影响其他操作。

2.每25～35m安装一台。中间选用φ4钢丝绳或覆塑钢丝绳连接。为减轻绳重，间隔3米加一托环支撑，防止绳自重影响开关启动。

3.机头、机尾各安装一只紧线器用于连接钢丝绳，并可调节钢丝绳的松紧度。

4.钢丝绳连接后松紧适度，应保证启动后能可靠复位。

五.购货须知

我公司配作安装支架、钢丝绳，托环，扎头和紧线器等配件，可配套定购。

YHLS-L、FKLT2-Z、JHLS-I、JHLS-II、FKLT2-Y、双向拉绳开关

LLP1-S、JLK3-S、LLP1-Z、JLK3-Z、LLP2-1、LLP2-2、LLP2-3、KLT2-3、HFKLT2-3、JHLS-1、JHLS-2、LLP3-S、JLK2-S急停开关
