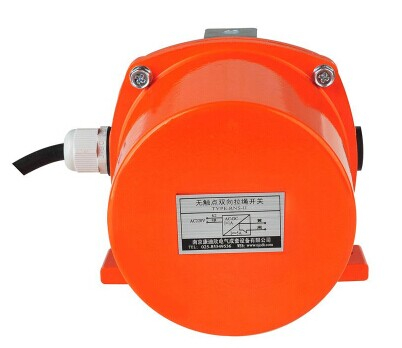

JHLS-S、JHLS-Z、双向拉绳开关

JHLS-S、手动、JHLS-Z、自动、GHLS-I、GHLS-II、GHLS-11、TYSLY2-1、TYSLY2-2、TYSLY2-II、TYSLY2-I、KST-2、FKLT2-Z、FKLT2-Y、KLT2-P-II、KLT2-P-I、XYXL-A、NST2-II、NST2-I、NST-1、NST-2、SLFB-II、双向拉绳开关

      双向拉绳开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中，是输送机自动化控制不可缺少的传感元件，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，本产品是一种胶带运输机现场紧急事故停机的保护装置。本产品选用优质铝锭合金精密压铸，并采用进口行程开关。具有强度高，重量轻，非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。 设置安装要求 1、每个防火分区的安全出口处应设置火灾声光警报器，其位置宜设在各楼层走道靠近楼梯出口处。 2、具有多个报警区域的保护对象，宜选用带有语音提示的火灾声警报器，语音应同步。 3、同一建筑中设置多个火灾声警报器时， 应能同时启动和停止所有火灾声警报器工作。，密封性好，产品使用寿命长等优点。

参数

产品型号 动作角度 极限角度 动作力（kg） 触点数量 触点容量 复位方式 可靠性 防护等级

常开 常闭

JHLS-S 30o 75o 10 1 1 AC380V 5A 手动 >10万次 IP67

JHLS-Z 30o 75o 10 1 1 AC380V 5A 自动 >10万次 IP67







结构特点

1、壳体采用合金铝铸造，强度较高；

2、表面采用塑料喷涂，漆膜附着力强；

3、壳体密封性能好，可在恶酷条件下工作；

4、机内结构为旋转式凹轮机构，可双向驱动凸轮而启动开关转换。

工作原理

    双向拉绳开关为双向动作，接线方式： 1.将输入控制器端子与探测器端子对应相接； 2.输出端子与联动设备的连接； 3.当排风扇等感性设备满足小于等于5A/220VAV条件时，可直接与输出端子相连，但尽可能的避免负载设备直接与输出端子相连，当负载设备大于5A/220VAV时，必须外接转接设备； 5.控制器、探测器要保证可靠的接地； 6.进行各种安装操作时，需先断电，否则可能会烧坏主机。，拉绳臂两端均可安装拉绳，当胶带机运行出现故障需要停机时，现场工作人员拉动连接在拉绳上的拉绳，使转臂转过一定的角度，触动工作开关后能同时发出报警和停机两组信号，达到预防和控制设备及操作员安全的目的。



安装调整

1、拉绳开关应安装在现场人行过一道一侧，每25～30m安装一台；

2、将安装支架焊在胶带机架上，然后用M10×40螺栓将拉绳开关固定在安装支架上；

3、拉绳开关之间用钢丝绳连接，两端用钢丝绳扎头固定；

4、为防止钢丝绳下垂而误启动开关，每3m左右焊一托环；

5、首尾各加一调整螺栓，用于固定钢丝绳；

6、钢丝绳松紧适宜，1．应用时的注意事项 声光报警器固定式安装一经就位，其位置就不易更改，具体应用时应考虑以下几点。 (1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。 (2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，有毒气体的泄漏方向。 (3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。 (4)研究泄漏点的泄漏状态是微漏还是喷射状。如果是微漏，则设点的位置就要靠近泄漏点一些。如果是喷射状泄漏，则要稍远离泄漏点。综合这些状况，拟定出最终设点方案。这样，需要购置的数量和品种即可估算出来。 (5)对于存在较大有毒气体泄漏的场所，根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房，需要注意发生有毒气体泄漏的可能性，一般应在下风口安装一台检测器。 (6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。 (7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。对于容易积聚有毒气体的场所应特别注意安全监测点的设定。 (8)对于开放式有毒气体扩散逸出环境，如果缺乏良好的通风条件，也很容易使某个部位的空气中的有毒气体含量接近或达到爆炸下限浓度，这些都是不可忽视的安全监测点。 根据现场事故的分析结果，其中一半以上是由不正确的安装和校验造成的。因此，有必要介绍正确的安装和校验的注意事项以减少故障。，应保证拉绳开关顺利启动和可靠复位。

主要用途及适用范围

拉绳开关是一种开关型传感器（即无触点行程开关），主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。

　　双向拉绳开关既有行程开关、微动开关的特性，同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。
