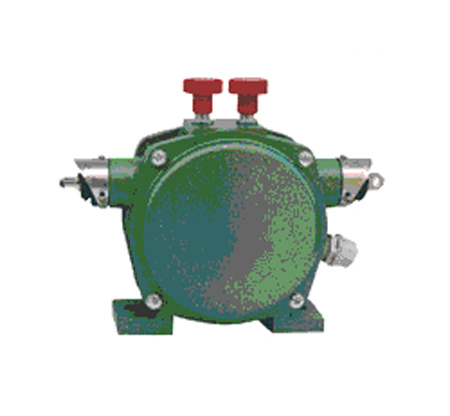

KLT2、KLT1双向拉绳开关、XLLS-II，HFKLT2

一、主要用途及适用范围:

    双向拉绳开关是用于带式输送机沿线紧急停机的一种安全保护装置。拉绳开关适用于煤炭、冶金、电力、化工、交通、水泥、码头等行业使用的带式输送机。拉绳开关特别适合在沿海及恶劣环境下使用。

二、主要技术参数:

产品型号                          KLT2

开关触点数量                    1常开、1常闭独立接点

触点容量                         AC 220V 380V  ≤5A

复位方式                          I:自动复位  II:手动复位

工作环境                         相对湿度:≤90%(25℃)    工作温度:-30~+40℃

外壳材料                         铸铝

防护等级                         IP67

重量(kg)                      2.0

接口方式                         单出线口,也可定做双出线口

三、 结构特征与工作原理:

    拉绳开关采用回转式凸轮结构。当拉杆手回转时,凸轮随之转动,使微动开关动作,输出开关量,发出报警信号和停机信号。拉绳开关复位方式I型为自动复位,拉杆解除拉力后,凸轮结构自动复位到原始状态。II型为手工复位,凸轮轴回转到一定角度自锁定位,需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计,防止水、灰尘进入机壳内。

四、 安装与接线:

    双向拉绳开关应设置在带式输送机人行通道一侧,通过螺栓将开关固定在带式输送机中间机架的槽钢上,或安装在现场自备的角钢上,角钢与中间架焊接。拉绳开关间的距离最远不应超过35m。开关距头部滚筒或尾部滚筒距离宜为10~20m。拉绳开关间用覆塑钢丝绳连接。钢丝绳松紧要适宜,同时钢丝绳应每3~4m设一托绳环,托绳环焊接在带式输送机中间架上。对两侧设人行道的带式输送机,在带式输送机的每一侧均应设双向拉绳开关。

五、主要用途及适用范围

拉绳开关是一种开关型传感器（即无触点行程开关），主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，接线方式： 1.将输入控制器端子与探测器端子对应相接； 2.输出端子与联动设备的连接； 3.当排风扇等感性设备满足小于等于5A/220VAV条件时，可直接与输出端子相连，但尽可能的避免负载设备直接与输出端子相连，当负载设备大于5A/220VAV时，必须外接转接设备； 5.控制器、探测器要保证可靠的接地； 6.进行各种安装操作时，需先断电，否则可能会烧坏主机。，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，在现场沿线任意处拉动拉绳开关，均可发出停机信号，非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。 设置安装要求 1、每个防火分区的安全出口处应设置火灾声光警报器，其位置宜设在各楼层走道靠近楼梯出口处。 2、具有多个报警区域的保护对象，宜选用带有语音提示的火灾声警报器，语音应同步。 3、同一建筑中设置多个火灾声警报器时， 应能同时启动和停止所有火灾声警报器工作。，实现对人身及设备的保护作用。

　　因为它既有行程开关、微动开关的特性，同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。
