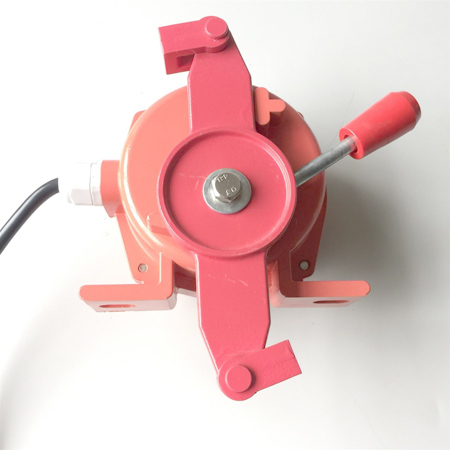

XLLS-J-I 双向拉绳开关 XLLS-II

型号:XLLS-J-I、XLLS-J-II、XLSS-I、XLSS-II

产品名称：双向拉绳开关、拉线开关

一． 概述

    双向拉绳开关可用于胶带运输机现场。当发生紧急事故时，便启动本机使运输机立即停机防止事故的扩大。本产品由于安装方便、开关性能可靠，非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。 设置安装要求 1、每个防火分区的安全出口处应设置火灾声光警报器，其位置宜设在各楼层走道靠近楼梯出口处。 2、具有多个报警区域的保护对象，宜选用带有语音提示的火灾声警报器，语音应同步。 3、同一建筑中设置多个火灾声警报器时， 应能同时启动和停止所有火灾声警报器工作。，在胶带运输机中得到广泛应用。

二． 技术参数：

1． 使用环境条件

a.环境温度：-30℃~70℃

b.相对湿度不大于85%



2． 主要参数见下表

型 号 动作 角度 极限 角度 动作力（Kg） 输出方式 负载 电流 复位方式 可靠性 重量（Kg）

常开 常闭

XLLS-J-I 型 15° 60° 10 1 1 5A 自动 ≥106次 1.8

XLLS-J-II型 15° 60° 10 1 1 5A 手动



三． 结构特点：

1． 本产品采用铝合金铸造壳体、强度高、重量轻。

2． 外壳防护等级达到IP67，可在恶劣环境下长期工作。

3． 本产品动作灵敏、稳定性高、性能可靠，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，外形结构参见图1和图2。



四． 安装调整

本产品一般安装在胶带运输机沿线两线机架上，详情参加图3。

1． 将拉绳开关固定在支架上。

2． 两机之间距离为25~30m，非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。 设置安装要求 1、每个防火分区的安全出口处应设置火灾声光警报器，其位置宜设在各楼层走道靠近楼梯出口处。 2、具有多个报警区域的保护对象，宜选用带有语音提示的火灾声警报器，语音应同步。 3、同一建筑中设置多个火灾声警报器时， 应能同时启动和停止所有火灾声警报器工作。，采用直径Ф4mm的钢丝绳连接，松紧应适度。

3． 为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作。

五． 工作原理

当胶带运输机现场发生紧急事故时，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。

五． 产品安装使用注意事项



1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。

2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。

3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。

4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。
