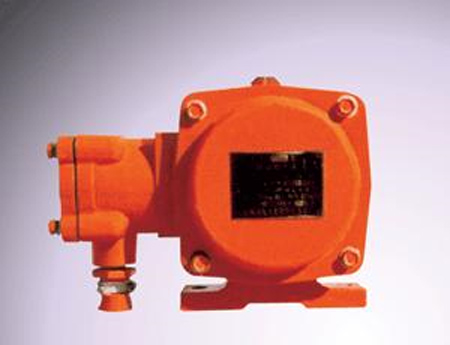

防爆双向拉绳开关、JLK3S-100、拉线开关

JLK3S-100、KS-I、KS-II双向拉绳开关

一，双向拉绳开关是一种开关型传感器（即无触点行程开关）它即有行程开关、微动开关的特性，同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、航天等各个行业。并具有常规的产品现货

二、主要技术指标

型号 KS—I KS—II

触点数量 常开1个常闭1个 常开2个常闭2个

触点容量 ~380V电流3A ~380V电流3A

动作行程 20±2mm 20±2mm

极限行程 70±2mm 70±2mm

动作力 8－12±2Kg 8－12±2Kg

复位方式 自动复位 手动复位

使用寿命 10万次 10万次

绝缘电压 AC2500V试验1分钟AC2500V试验1分钟



三、技术参数

1、环境温度：-30℃~ 60℃湿度：不大于85%

2、触点数量：一开一闭可根据客户需要增加二开二闭容量：AC 380V/5A

3、复位方式：手动复位

4、动作力：10Kg重量：2.8Kg

5、极限角度：15°可靠性：>106次



四、工作原理：

本产品I、II型采用移动凸轮结构，当拉动任意一侧拉绳时，便驱动凸轮，使开关动作转换发出停机信号，I型采用自动复位，II型采用手动复位。

五、安装及接线

1、安装：

根据简图，非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。 设置安装要求 1、每个防火分区的安全出口处应设置火灾声光警报器，其位置宜设在各楼层走道靠近楼梯出口处。 2、具有多个报警区域的保护对象，宜选用带有语音提示的火灾声警报器，语音应同步。 3、同一建筑中设置多个火灾声警报器时， 应能同时启动和停止所有火灾声警报器工作。，自制一安装板，1．应用时的注意事项 声光报警器固定式安装一经就位，其位置就不易更改，具体应用时应考虑以下几点。 (1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。 (2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，有毒气体的泄漏方向。 (3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。 (4)研究泄漏点的泄漏状态是微漏还是喷射状。如果是微漏，则设点的位置就要靠近泄漏点一些。如果是喷射状泄漏，则要稍远离泄漏点。综合这些状况，拟定出最终设点方案。这样，需要购置的数量和品种即可估算出来。 (5)对于存在较大有毒气体泄漏的场所，根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房，需要注意发生有毒气体泄漏的可能性，一般应在下风口安装一台检测器。 (6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。 (7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。对于容易积聚有毒气体的场所应特别注意安全监测点的设定。 (8)对于开放式有毒气体扩散逸出环境，如果缺乏良好的通风条件，也很容易使某个部位的空气中的有毒气体含量接近或达到爆炸下限浓度，这些都是不可忽视的安全监测点。 根据现场事故的分析结果，其中一半以上是由不正确的安装和校验造成的。因此，有必要介绍正确的安装和校验的注意事项以减少故障。，用M12×30的螺栓将开关固定在安装板上，



然后把安装板随同本开关装置固定在胶带机两侧，其位置满足以下要求：



（1）一般把开关安装在输送机机架上，使该装置低于胶带水平位置，以操作方便为宜：



（2）把拉绳（￠4mm覆塑钢丝绳）分别系在开关转臂拉环孔上，两只开关间隔距离小于40m为宜，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，两端拉绳要平行于胶带机沿线布置，并在间隔3—4m左右处安装吊环起支撑作用，以减少其挠度。



2、接线：



（1）I型拉绳开关接线说明



把后盖打开，可见开关接线栓。如有引出电缆，用户就不必打开后盖，可直接和开关的引出电缆线相接，接线时，声光报警器（又叫声光警号）是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在含有ⅡC级T6温度组别的爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，也可以露天、室外使用。，可用万用表检验出常开、常闭触点，以防错误，接好后用防水胶带绝缘并套好绝缘护套。



（2）II型拉绳开关接线与I型相同。





注意事项：



1、接线联接可靠，绝缘密封。



2、拉绳开关安装完毕后，两侧拉绳松紧适宜，挠度小，拉拉绳后，开关能可靠复位。
