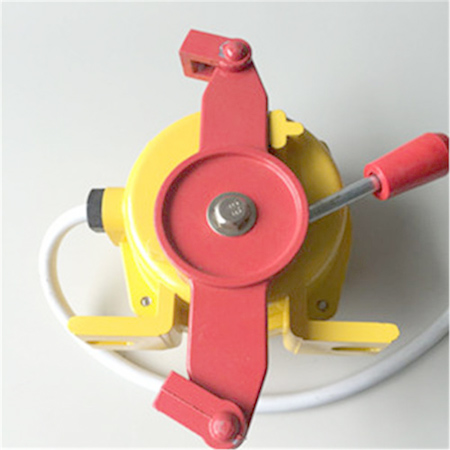

紧急拉绳开关BXYLS-II



YG-2460PA-M47-AK/B20接近开关



适用范围



适用于1区、2区危险场所；



适用于IIA、IIB类，温度组别为T1-T6的爆炸气体环境；



产品特点



1.壳体内采用铝合金压铸成型，表面粉末静电喷塑；



2.内装拉线开关，结构紧凑，外形美观；



3.钢管或电缆布线。



技术参数



执行标准：GB3836.1-2000、GB3836.2-2000、IEC60079



额定电压（V）：AC220/50Hz



额定电流（A）：4A



防护等级：IP54



防护等级：WF1



进线口规格：G3/4



电缆规格： ￠9mm-14mm



紧急拉绳开关BXYLS-II



简介



拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。



自动复位：动作后能自动回到初始位置，但可能会造成误差启动。



手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。



拉绳开关是带式输送机必备的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用。



原理



拉绳开关由拉杆、复位柄、凸轮、锁槽及微动开关等组成。



拉绳开关安装于皮带输送机的两侧的机架上，用钢丝绳沿着输送机两侧把开关连接起来。当输送带设备发生紧急事故时，在现场沿线任意处拉动钢丝绳，钢丝绳牵动驱动臂旋转，通过传动轴带动扭力弹簧使精密凸轮发生位移，驱动微动开关切断控制线路，使得输送机停止运行。



安装调整



拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。



1、将拉绳开关固定在机架上。



2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。



3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。



4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。



（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）



注意事项



1、先切断总电源，接着要用万能表测出火线，开关一定是要装在火线的一端。



2、将火线在适合的地方剪断，就有两个接头了，拉线开关也有两个接头 。



3、将火线的两个接头削皮露出金属丝，分别任意接到开关的两个接头上。



4、在连接好的接头将过长的金属丝剪掉，以防两条金属丝碰撞短路。



5、旋开拉线开关的盖子，可以看见那里有一个金属转轴，它的一端是有洞的。



6、拉线开关的塑料外壳侧面也有一个洞，先将拉线穿过塑料外壳洞口将拉线引入拉线开关内，再将引入的拉线一端引入转轴，打结，将打结后过长的拉线修短，就可以了。



7、后旋好拉线开关的盖子，防止触电。



适用范围



拉绳开关是一种开关型传感器（即无触点行程开关），主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。



因为它既有行程开关、微动开关的特性，同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。

我公司生产的AMT-K212LJ双向拉绳开关，BFK-LC302 双向拉绳开关[急停拉线开关，BH-PW-LSKG JB-T带LE灯双向拉绳开关，BKLT-6100防爆双向拉绳开关，BLKT2-1自动拉绳开关 BLKT2-2手动拉绳开关，BSFLS型防爆双向拉绳开关，BX5800B双向拉绳开关 手动复位拉绳开关，BXYXL-II防爆双向拉绳开关，CPS-2双向拉绳开关，EBPC-20双向拉绳开关，ELAW-31W双向拉绳开关，ELAW-61P拉绳开关 ELAP-20皮带跑偏开关，非编码型可以和国内外任何厂家的火灾报警控制器配套使用。当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光报警电路，发出声和光报警信号，完成报警目的。也可同手动报警按钮配合使用，达到简单的声、光报警目的。 设置安装要求 1、每个防火分区的安全出口处应设置火灾声光警报器，其位置宜设在各楼层走道靠近楼梯出口处。 2、具有多个报警区域的保护对象，宜选用带有语音提示的火灾声警报器，语音应同步。 3、同一建筑中设置多个火灾声警报器时， 应能同时启动和停止所有火灾声警报器工作。，EXKLT2-2防爆双向拉绳开关，EXKLT2-I、EXKLT2-II防爆双向拉绳开关，EXKLT2-W防爆拉绳开关，FJK-W150磁感应开关，FKB-II防爆双向拉绳开关，FKLT2-II拉绳开关、双向拉绳开关，FKLT2拉绳开关 皮带拉绳开关，安装方法编辑 声光报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。，FLK-1-3A-380急停按钮手动双向拉绳开关，FLT2-II KC-S-D带指示灯双向拉绳开关光显拉线开关，接线方式： 1.将输入控制器端子与探测器端子对应相接； 2.输出端子与联动设备的连接； 3.当排风扇等感性设备满足小于等于5A/220VAV条件时，可直接与输出端子相连，但尽可能的避免负载设备直接与输出端子相连，当负载设备大于5A/220VAV时，必须外接转接设备； 5.控制器、探测器要保证可靠的接地； 6.进行各种安装操作时，需先断电，否则可能会烧坏主机。，KLSF-1紧急按钮双向拉绳开关，KLT2-1、KLT2-11粉尘防爆双向拉绳开关，KLT2-I、KLT2-II双向拉绳开关，KLT2-S2拉绳开关，KSLFKT1-1拉线开关，LE指示灯BGX-K2LE拉绳开关、双向拉绳开关，LK2-15B-H双向拉绳开关,LK-11皮带拉绳开关,LK-IS双向拉绳开关,LLJZS75-02WV拉线开关，事故开关,LLP1-S防爆双向拉绳开关,LLP6A-L双向拉绳开关,LSF-1、LSF-2不锈钢拉绳开关,LS-I、 LS-II拉绳开关,LSKG-I、LSKG-Ⅱ双向拉绳开关,LSKT2-2防爆双向拉绳开关,LXA-01GKH-T1-A不锈钢材质拉绳开关,LXA-01GKH-T2-C不锈钢双向拉绳开关,WZHB-GKXJ-20双向拉绳开关,XLLS-J-I双向拉绳开关,XT-A-F2GH双向拉绳开关 急停开关,XTKS-20双向拉绳开关 拉绳式急停开关,YFBLKT2-I、YFBLKT2-II 双向拉绳开关,YHL-11耐腐蚀双向拉绳开关,本安型HRLS-S双向拉绳开关,不锈钢拉绳开关XT-PLS-405,不锈钢拉绳开关HQLX-1736GKKT1,不锈钢双向拉绳开关HQLA-R0320ZMLY,不锈钢HQL52996MPC304双向拉绳开关,不锈钢拉绳开关HQLX-1736GKKT1,不锈钢拉线开关，拉绳开关HQLS-LXB316,不锈钢双向拉绳开关HQLA-R0320ZMLY,不锈钢双向拉绳开关SBNPB-T2 IP67,抗干扰性强LXA-01GKH-T2-G双向平衡拉绳开关,拉绳开关JSBKLS-II 10年技术拉绳开关,耐腐蚀NTZH-9SXL11BF双向拉绳开关,耐高温LXA-34T2KK双向拉绳开关等各种电器产品，规格型号齐全，价格合理，欢迎选购！销售热线13105476669

产品质量承诺：

1、产品的制造和检测均有质量记录和检测资料。

2、对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。
