卓信ZWQ-12-30两级跑偏开关，防偏开关ZWQ-12-30是带式输送机关键的控制元件，主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中。
【详细说明】
卓信ZWQ-12-30两级跑偏开关，两级跑偏开关适用范围 两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，防偏开关ZWQ-12-30是带式输送机关键的控制元件，主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中。随着PC机的广泛应用，输送系统的自动化程度也不断提高，对输送机的关键配套元件-----跑偏开关、拉绳开关提出了新的要求。我公司为了适应市场需求，开发研制了新一代的两级跑偏开关和拉绳开关。经过几年使用和处理用户反馈的信息，我们改进了其不足之处，并进一步完善了生产工艺，使产品了市场的认可，为输送系统自动化控制提供了可靠的传感元件。
ZWQ-12-30两级跑偏开关广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。

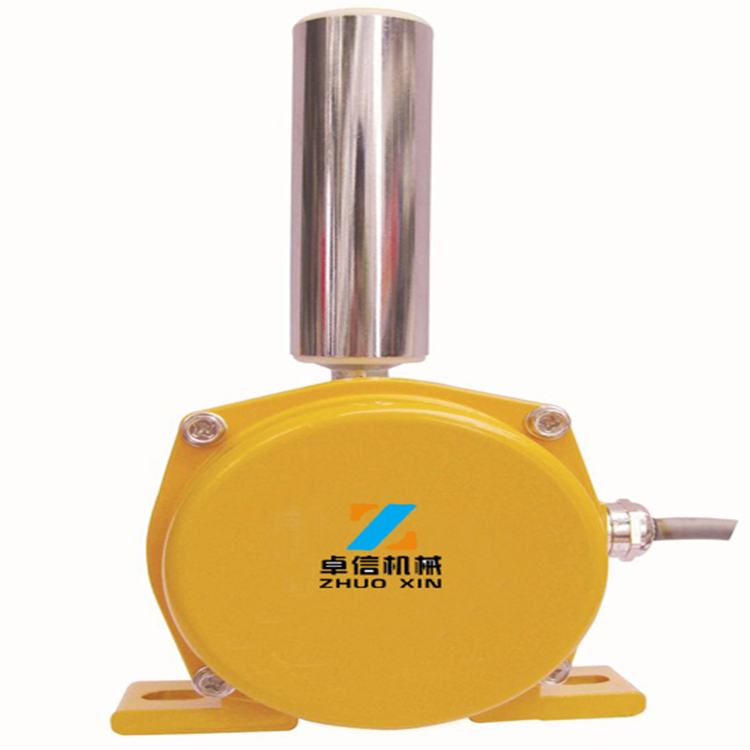

卓信ZWQ-12-30两级跑偏开关
卓信ZWQ-12-30两级跑偏开关工作原理
工作原理
两级跑偏开关NKPK1-12-30安装在皮带输送机两侧、距离皮带机尾端部1~3m的地方。当皮带跑偏时，皮带边缘压向档轮，迫使档轮偏转，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，使限位开关动作。为减少档轮与皮带的摩擦，档轮的本体是由轴承制作的。
当发生轻微跑偏事故时（15⪚），PP-K2/J型两级跑偏开关的*组触点动作，发出事故预告信号。
当发生严重跑偏事故时（30⪚），PP-K2/J型两级跑偏开关的第二组触点动作，可使输送机自动停车。
特点
&miot;结构简单实用、性能稳定可靠
&miot;防尘、防震、防潮
&miot;体积小、重量轻、寿命长
&miot;安装方便，免维护
&miot;输出信号既可与现场设备联锁使用，也可送达微机控制系统
&miot;电源适应性广：24~380V（无源开关量）
技术参数
工作电压：24~380V
型号;ZWQ-12-30
绝缘电阻：＞500MΩ
输出信号：无源开关量信号
环境温度：-20℃~+60℃
环境湿度：＜90
重 量：2Kg
防护等级：IP65
复位方式：自动复位
响应时间：＜2mS
控制触点容量：3-
动作力：50&plun;10N
安装说明
1、ZWQ-12-30型铸铝两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。
2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的间距和推力，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。，建议皮带与档轮间的安装距离为120-160mm（详见安装示意图）。
3、安装距离：建议每50米安装一对跑偏开关。
4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是警示信号，3、4为常闭接点是二级停机信号。
