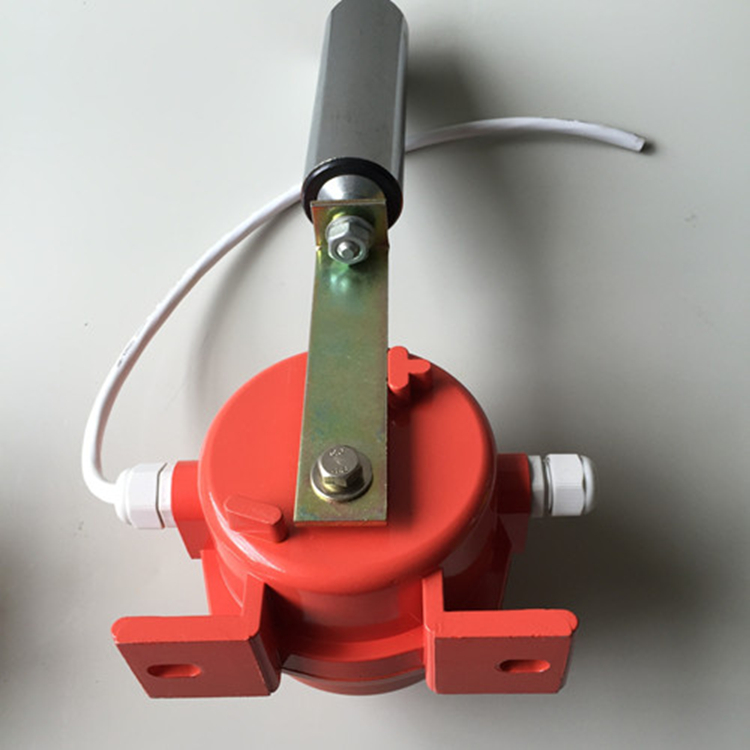

防腐两级跑偏开关T315-TP，防护等级IP67，用于带式输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。

【详细说明】

防腐两级跑偏开关T315-TP，防护等级IP67，用于带式输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。

防腐两级跑偏开关T315-TP工作原理

 当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于动作角度时，开关发出一组开关信号，如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。两组开关信号可分别用于告警或停机，胶带机复位正常运行后，两级跑偏开关适用范围 　　两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，立棍自动复位。

结构特性

 采用铝合金压铸壳体，强度高，重量轻，开关采用进口的行程开关，触点容量大、动作灵敏，使用寿命长。密封性好，具有防尘、防震、防防腐等优点，外壳防护等级达IP65，可在恶劣的环境中长期工作。

 环境温度：-30℃~+50℃；相对温度：不大于85

双向拉绳开关采用高铝合金生产压铸而成，强度高、外壳重量轻而且坚固，外面用红色和烤漆，不易脱落，光滑而鲜艳。便于发现。用于带式输送机紧急事故而紧急停机。双向拉绳开关俗称紧急停机开关。作用于带式输送现场需要停机时，通过开关动作使输送机停机。双向拉绳开关广泛用于钢铁、水泥厂、电厂矿山等具有带式输送机的厂矿，该产品安装在胶带输送机两侧，是用于胶带输送机紧急事故的一种保护开关，在开关操作距离内任何一点拉动钢丝绳，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，切断运行电路使全线停机，实现对胶带机及人身的保护，它分S型和Z型，S型动作后自销，并有警示牌显示，须手动复位。Z型自动复位，当紧急事故发生时任意拉动拉绳传感气即可停机。参数：电压：380V,电流【可选】2A、3A、4A、、6A、7A、8A、9A、10A.

拉绳开关分为手动复位和自动复位两种，需要达到国家规定IP等级。自动复位：动作后后能自动回到初始位置，可能会造成误差启动。手动复位：动作后有自锁装置能保持在操作位置上，需要手动操作复位手柄可使其返回初始位置。拉绳开关是带式输送机的保护装置，防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场广泛的应用.

安装和调整拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。 1、将拉绳开关固定在机架上。 2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。 3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。 4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）

工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。

山东卓信电气生产带式输送机相关设备，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，有两极跑偏开关、双向拉绳开关、打滑。双向拉绳开关型 KLT2-1、HFKLT2-1、HFKLT2-I、HFKLT2-II、HFKLT2-11、KLT2-11、KLT2-II、XLLS-I、XLLS-II、XLLS-11、LS-I、LS-II、HFKLT2-2、KLT2-2、YHLS-I、YHLS-II GHLS-I、GHLS-II 、TYSLY2-1、TYSLY2-2、TYSLY2-II、TYSLY2-I、KST-2 FKLT2-Z、FKLT2-Y、KLT2-P-II、KLT2-P-I、XYXL-A、NST2-II、NST2-I、NST-1、NST-2、SLFB-II、SLFB-I、FLS-II、FLS-I、PMII、YWLX-II、YWLX-I、YHL-II、YHL-I、YBLK-KLT12、HFKLT2-S1、GYLS-II、GYLS-I、YHL-2、YHLS-2 PLS-I、PLS-II、HFLSKG-I、HFLSKG-II、JHSXLS-II、LSKT2-II、LSKT2-2 LSKG-II、LSKG-2 JSB-KLS-1、JSB-KLS-I、JSB-KLS-2、JSB-KLS-II、LLP1-S、LLP1-Z、LLP2-1、LLP2-2、LLP2-3、KLT2-3、JLK3-Z、JLK3-S、HFKLT2-3、NST-2、NST-1、YT-75 LLP3-S、LLP3-Z、JLK2-S、JLK2-Z、JLK4-S、JLK4-Z、JLKJ-S、JLKJ-Z、LLP4-Z、LLP4-Y、LLP5-1、KLT2A-1、LLP6-1、LLP6-2、LSF-2、LSF-1、LLP6A-L、LLP7-I、LLP7-2、XLLS-J-I、XLLS-J-II、XLLS-F-I、XLLS-F-II、XLLS-P-I、XLLS-P-II、XLLS--I、XLLS--II、 LXA-01GKH-T1-A、LXA-01GKH-T2-A、LXA-02GKH-T1-F、LXA-02GKH-T2-F 、PXA-34KK-A
