【详细说明】

PPK2-12-30防爆两级跑偏开关
一． 概述
PPK2系列防爆型两级跑偏开关系卓信公司组织科研人员开发研制的新一代产品，可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。是输送机自动化控制不可缺少的传感元件。

技术参数：
1． 使用环境条件 a.环境温度：-30℃~70℃ b.相对湿度不大于85
2． 主要参数见下表

型 号

动作角度

极限角度

输出方式

负载 电流

复位方式

可靠性

重量(Kg)

二级

常开

常闭

PPK2-12-30

12⪚

30⪚

70⪚

2

2

1

自动复位

≥106次

2.5

PPK2-10-45

10⪚

45⪚

70⪚

2

2

1

PPK2-20-35

20⪚

35⪚

70⪚

2

2

1

四． 结构特点： PPK2-12-30防爆两级跑偏开关
1． 本产品采用铝合金铸造壳体、强度高、重量轻。
2． 外壳防护等级达到IP65，可在恶劣环境下长期工作。
3． 本产品动作灵敏、稳定性高、性能可靠，外形结构参见图5。

五． 工作原理
当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。
六．安装调整
1．将跑偏开关固定在支架上，然后安装在胶带机上。

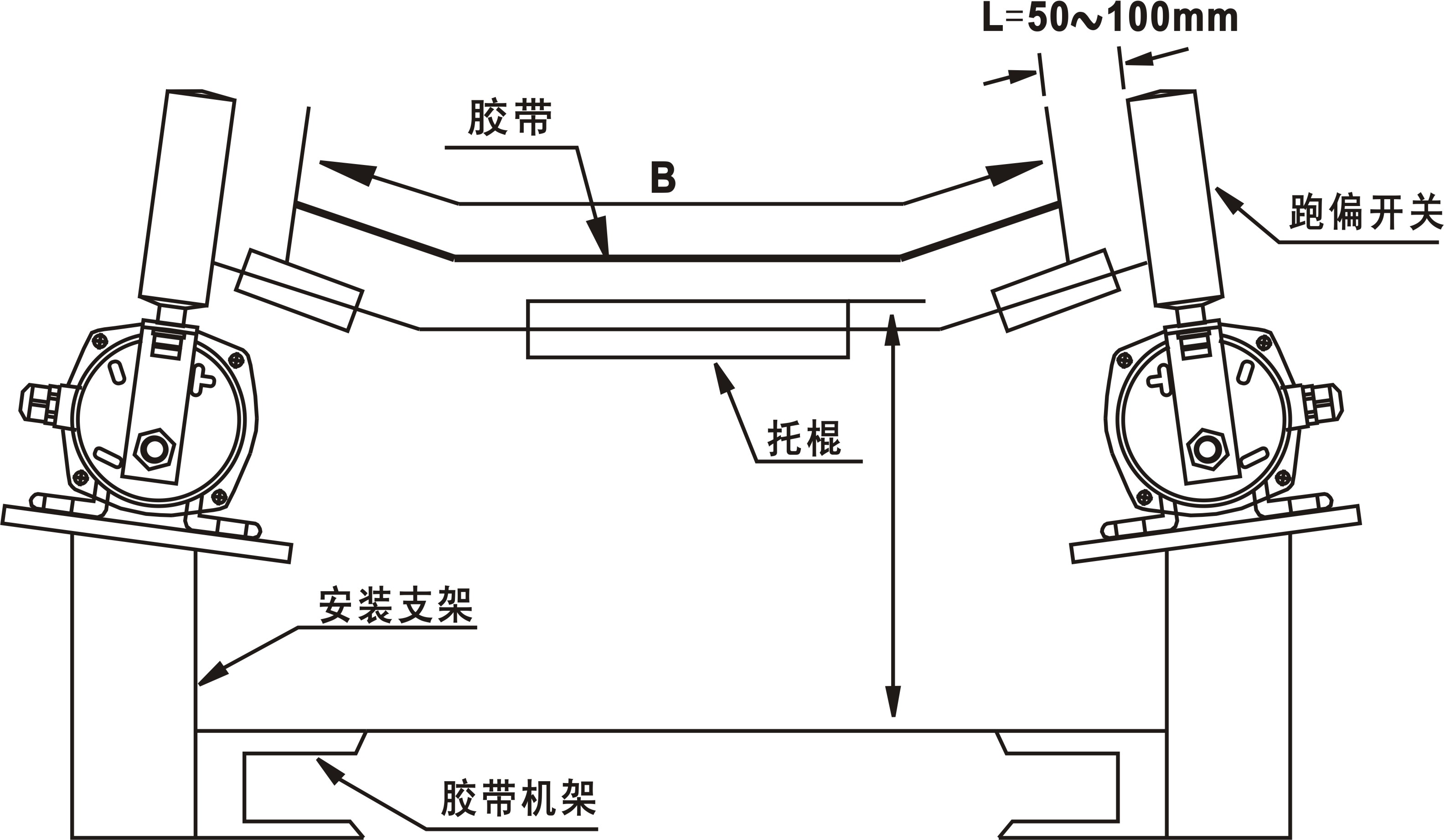

2．立辊线与胶带平面垂直，使用与安装：防偏开关可固定在输送机纵梁顶部或底部，动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部0.3-2米的地方。当皮带跑偏时，迫使动作杆偏离，触动报警开关。两级跑偏开关如果继续偏离，触动别一组开关，输送机就会保护性停机。，边缘距离为L=50~100mm(壳体安装孔可移位。)
3．立辊下端1/3处。
4．每100m胶带可安装跑偏开关3对(6台)详见下图。

七．产品安装使用注意事项
1．产品外壳设有接地端子，用户在安装使用时可靠接地。
2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。
3．产品的维修在场所进行，或当现场确认无可燃性粉尘存在时方可进行。
4．本拉绳开关外壳保持清洁，粉尘堆积厚度不大于3mm。
