钢铁厂皮带检测输送机防偏开关 两级跑偏开关说明

钢铁厂皮带检测输送机防偏开关 两级跑偏开关发

生产

GK1-2B 两级跑偏开关,是用于检测带式输送机运行过程中输送带跑偏程度并进行警示以及自动触发紧急停机的一种保护装置。使用跑偏开关可防止昂贵的输送带受损害以防止进一步的工矿事故和人生伤害。两级跑偏开关可防止在运行输送系统里是不可缺少的保护装置，其广泛应用于钢铁厂、火力发电厂、水泥厂、化工厂、港口等等。

 GK1-2B两级跑偏开关应用范围

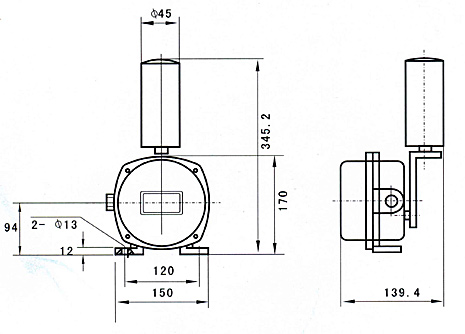

常规皮带输送机，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，包括平皮带输送机和槽形皮带输送机
地下、索道支撑皮带输送机
轮船装卸系统、堆取料输送机

两级跑偏开关GK1-2B产品特点

坚固的铸铝外壳、静电防腐涂装适应于恶劣工矿环境安装
防护标准IP67在恶劣环境也可使用
使用高性能的微动开关和无需要维护的铜管技术，耐久性
动作杆轴承额定转速 5000 转/分，适用皮带速度 6.35 米/秒
侧面滚轮zui大倾斜角度75度，因此输送带发生异常偏离时保护开关也会准确动作

GK1-2B两级跑偏开关技术规格

接点容量： 2个SPT 400VAC 10A
动作角度：20⪚
缆绳动作张力：49&plun;10N (5&plun;1kgf)
侧面滚轮倾斜角度：≤75⪚
防护等级： IP65
环境温度： -20℃～+80℃
电缆入口： M20×1.5
电缆规格： 6~12 mm

动作说明

示意图中的角度为侧面滚轮的倾斜角度
接点1，2倾斜到20度时闭合，恢复到18度时断开
接点4，5倾斜到35度时断开，恢复到33度时闭合
接点动作位置根据调整凸轮可变更

 【卓信电气】主营：两级跑偏开关，双向拉绳开关，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，皮带打滑开关，欠速开关，料位开关，倾斜开关，水银开关，纵向撕裂开关等， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，高质量优，咨询。
