PNS-II无触点跑偏开关广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。
【详细说明】
PNS-II无触点跑偏开关简介
PNS－II无触点跑偏开关是卓信研制的属机电一体的新技术产品。对于皮带输送机、拉链机、刮板机、提升机及传动机械出现的跑偏、错位等故障时，能及时向微机控制系统发送警示信号或直接停机，的保护设备和人身、避免事故扩大化，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。，达到保障生产、保护设备的目的。另外由于信号可发送至微机控制系统，方便实现工厂自动化控制，因此又可达到减员增效，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。，集中控制，利于生产与调度的目的。
用途
广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。
工作原理
PNS－II型无触点跑偏开常工作时，感应片不在光电偶合器检测范围内，光电偶合器此时呈阻断状态。通过串接中间继电器常闭触点使电路导通。当设备出现与工艺要求不符的错位、跑偏现象时，档轮被皮带的推力不断向外位移，使在档轮底部的检测片随着档轮的位移而向光电偶合器方向转动，使其进入感应头的检测范围；此时光电偶合器由阻断状态变成导通状态，使中间继电器工作，常闭触点转为常开触点，电路阻断，向微机控制系统发出警示信号或直接迫使运行中的电动机立即停车（现场联锁）， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，保护设备。
特点
1、本产品体积小、重量轻、寿命长、全封闭、免维护且性价比高、安装方便，特别适用于生产环境恶劣的场所。
2、PNS－II型可由中间继电器发出开关量信号，经过处理可实现现场设备联锁控制或给微机控制系统的计算机发出警示信号，方便实现工厂自动化控制。
3、PNS－II型选用精工细做的机械部件和可靠的无触点式光电偶合器组合而成。
4、有双色指示灯，设备正常时为绿色指示，设备轻微跑偏时灯闪烁，严重跑偏时则为红色指示。
技术参数
工作电压：220VAC&plun;15
负载电流：≤
绝缘电阻：＞500MΩ
输出信号：开关量信号
环境温度：-20℃~+60℃
环境湿度：＜90
重 量：2Kg
防护等级：IP66
复位方式：自动复位
响应时间：＜2mS
控制触点容量：220V/
动作力：50&plun;10N
安装说明
1、PNS－II型底座两边各有Ф10mm孔，在皮带机旁角铁架钻Ф10mm孔，用Ф8×20mm螺丝紧固跑偏开关。
2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮
带与挡轮的间距和推力，建议皮带与档轮间的安装距离为40mm（详见安装示意图）。
3、接线时每个跑偏开关可选装接线盒，方便接线。要注意火线L、零线N、信号线（详见电气接线图）。
4、安装距离：建议每40米安装一对跑偏开关。
注意事项
1、跑偏开关挡轮与皮带保持垂直。
2、建议跑偏开关挡轮与皮带边缘距离保持40mm。
3、跑偏开关底座固定牢固

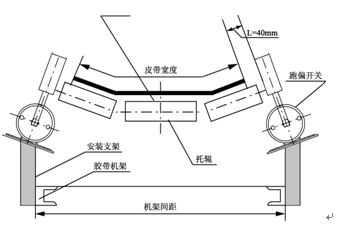

安装示意图

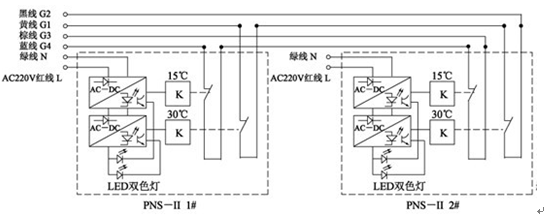

电气线图

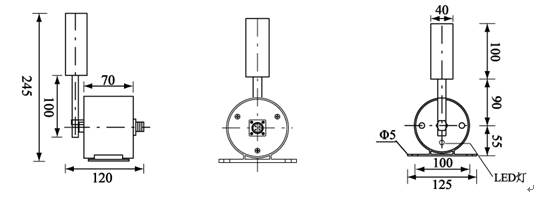

机械外形图
