产品名称：不锈钢跑偏开关DZM-HQDKL50-316

产品型号：DZM-HQDKL50-316

所属类别：两级跑偏开关 > 不锈钢跑偏开关

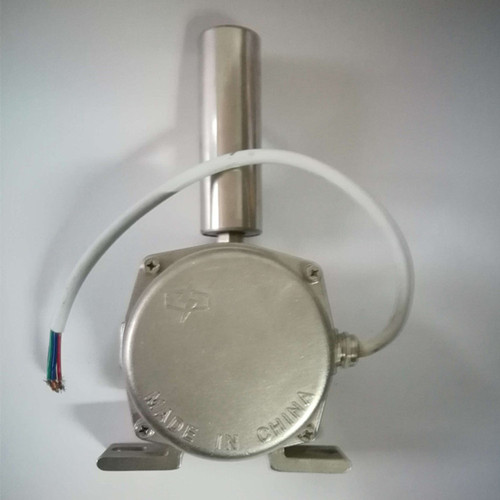

不锈钢跑偏开关DZM-HQDKL50-316

跑偏开关DZM-HQDKL50-316外壳采用不锈钢压铸而成，防护等级IP67,广泛用于冶金、煤厂、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。

工作原理

 当运行中的胶带发生跑偏现象时，胶带边缘带动立棍旋转并挤压使之倾斜，若立棍倾斜角度大于一级动作角度时，两级跑偏开关是我公司组织科研人员开发研制的新一代产品，可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。是输送机自动化控制不可缺少的传感元件。 两级跑偏开关由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用。跑偏开关又称防偏开关。 两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 本系列两级跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出(报警信号)。 当立辊偏转角度超过30°时，二级开关动作，输出(停机信号)。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 ，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，开关发出一组开关信号，如立棍继续倾斜大于二级动作角度时则输出另一组开关信号。两组开关信号可分别用于告警或停机，胶带机复位正常运行后，立棍自动复位。不锈钢跑偏开关DZM-HQDKL50-316图

不锈钢跑偏开关DZM-HQDKL50-316使用条件：
1.环境温度：-40℃~+60℃；
2.相对温度：不大于90%；
3.大气压力：80~110kpa；
4.海拔高度：不超过2000M；
5.使用寿命：开关动作10万次；
6.绝缘电压：AC1000V试验历时1分钟。

不锈钢跑偏开关DZM-HQDKL50-316安装调整
1．将跑偏开关固定在支架上，然后安装在胶带机上。
2．立辊线与胶带平面垂直，边缘距离为L=50~100mm(壳体安装孔可移位。)
3．立辊下端1/3处。
4．每100m胶带可安装跑偏开关3对(6台)。

产品安装使用注意事项
1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。
2．安装现场应不存在对铝合金有腐蚀作用的气体。
3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。
4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。

皮带输送机六大保镖使其运行更安全

皮带输送机安全保护装置是在物送机工作中出现故障时能进行监测和报警的设备，可使输送机系统安全生产、正常运行，预防机械部分的损坏保护操作人员的安全。此外还便于集中控制和提高自动化水平，常见的保护和监测装置如下：

（1）跑偏开关

跑偏开关是用于检测输送带的跑偏量和扭曲程度，可防止输送带跑偏引起其边缘损伤和物料洒落，实现自动报警和停机的一种保护装置。轻度跑偏时发出报警信号，重度跑偏时延时动作，报警，自动停机。跑偏开关一般安装在皮带输送机头部、尾部、中间及所留要的检测点。

（2）拉绳开关

拉绳开关是用于输送机现场紧急事故停车的一种保护装置，当紧急事故发生时，在现场任意处拉动绳索，均可以发出报警信号，然后自锁、停机。拉绳开关一般每隔60m安装在输送机机架两侧。

（3）打滑检测装置

 打滑监测装置用于监测轴送带与传动滚筒和输送带之间的线速度之差，并能发出报警信号，实现输送带自动拉紧和正常停机。

（4）超速检测装置

超速检测装置用于输送机下行运输或下运输送线工况。当输送带速度达到规定带速的115%-125%时，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，报警并紧急停机。

（5）溜槽防堵开关

 溜槽防堵开关用于监测皮带输送机系统溜槽堵塞。当溜槽内形成堵塞时，自动报警并紧急停机。

（6）纵向撕裂保护装置

纵向撕裂保护装置用于检测输送带本身，当皮带输送机入料存在锐器，使输送带从中间撕裂时自动报警并紧急停机。
