【详细说明】

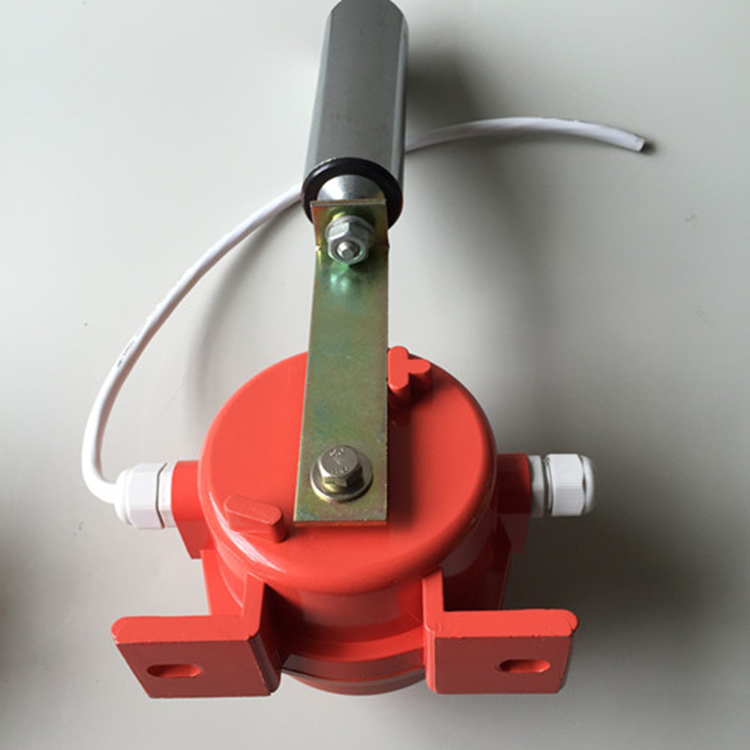

不锈钢跑偏开关HQPK-PXB/316说明

不锈钢跑偏开关HQPK-PXB/316跑偏开关工作原理

跑偏开关

,两级跑偏开关是一种安装在皮带，胶带，带式输送上的一种保护装置，当运行中比皮带，胶带，带式输送机发生跑偏时，跑仿角度达到本装置的角度时，本开关能给出警示信号，跑偏角度达到本开关设定的二级角度时，给处于跑偏运行中，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，皮带，胶带，带式输送机给出停机信号，让处于异常运行中皮带机，停止工作，当经过工作人员的将皮带机调整到正常状态时，本保护装置立即自己复位，本系列跑偏开关具有两级动作功能。一级动作用于报警，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。 当立辊偏转角度超过12°时，一级开关动作，输出（报警信号）。 当立辊偏转角度超过30°时，二级开关动作，输出（停机信号）。 一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。 二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。 当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。 两级跑偏开关为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。 两级跑偏开关采用铝合金精密压铸壳体、强度高、重量轻； 外壳防护等级达IP65, 密封性好，防水、防尘，可在恶劣环境中长期工作； 触点容量大、动作灵敏、可靠，给处于停机状态的皮带，胶带，带式输送机发生工作信号，皮带输送带，将开始工作，本开关因安装方便，响应快，工作角度可根据客户实际使用情况来作相对调整，现广泛用于各行各业。

技术参数

1. 额定电压：AC380V

2．额定电流：

3. 触点数量:二组的常开、常闭接点

4．外壳防护级别：T型尘密外壳，防护等级IP67

5．周围环境温度：-25～80℃

6．开关能在频率为10-60Hz，振幅为0.75mm(10g)的振动条件下工作

7．外形尺寸：壳体L×W×H（mm）190×135×100。

8．操作力：5～7㎏

使用环境介绍

工作温度：-20-60度，环境温度可根据客户使用要求定制加工耐高温， 耐腐蚀，耐低温，防爆，防粉尘，等持术规格产品。

相对湿度：不大于85

产品通用名称

两级跑偏开关，纠偏开关，防偏开关，跑偏

安装说明

1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的间距和推力，建议皮带与档轮间的安装距离为120-160mm

3、安装距离：建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是警示信号，3、4为常闭接点是二级停机信号。

5.产品安装接线时，请按照产品说明书来接线，不可自行改变接线方法。

注意事项

1、跑偏开关档轮与皮带保持垂直。

2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。

3、跑偏开关底座固定牢固。

产品应用范围

常规皮带输送机，地下，索道挂支撑皮带输送机 ， 轮船装卸系统，堆垛，取料输送机，倾斜和梭式输送机，起重机、挖掘机起重臂限位，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 　　跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。，裙边给料机、输送机，带式输送机，胶带输送机，电力，矿用，码头，钢厂等适用

 产品售后服务

我公司是正规，凡在我公司购买的产品，自购买之日起，质保一年，如因为人为因素造成的产品损坏，不在质保范围内。请参照产品使用说明书，进行安装使用，产品上有明确的接线图，请按产品接线图接线，如在使用中有任何问题，可本公司，我厂交竭诚为您服务，选择卓信，选择品质。
