【详细说明】

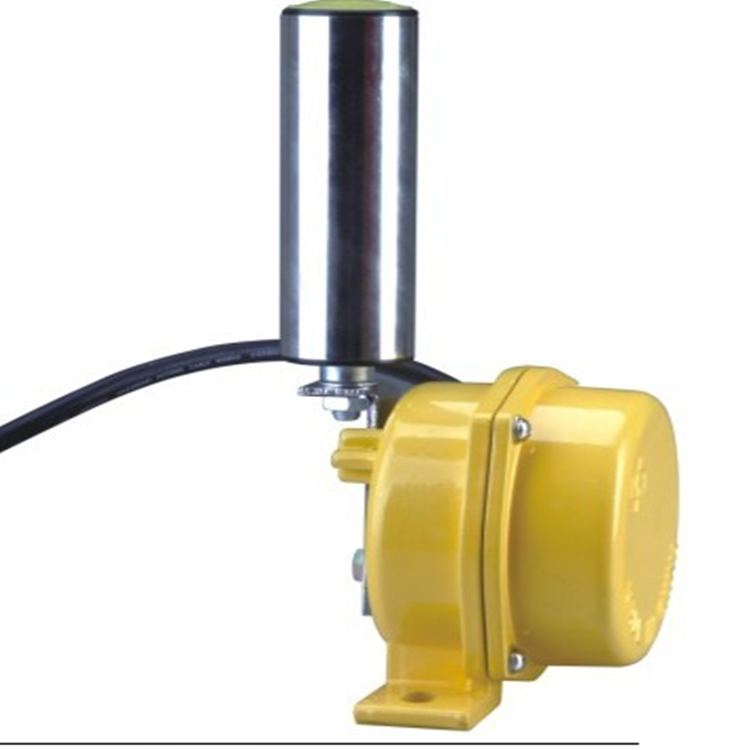

PXB-02GKH-C不锈钢跑偏开关

PXB-02GKH-C不锈钢跑偏开关简介：

   ，本机选用不锈钢材质压铸而成，强度高，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。 　　跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。，确保*生锈，IP67的防护等级以及整机良好的密封性能，可在浸水状态下正常工作。其内部接点选用日本公司生产的微动开关，触点容量大，可直接控制较大容量的交流接触器， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，具备两常开和两常闭输出。

不锈钢两级跑偏开关其工作原理：

   当运行中的胶带发生偏离或扭曲时，胶带边缘带动立辊旋转并挤压辊使之偏移，如偏移大于动作角度时，输出一组告警信号；若继续偏移大于二级动作角度时，则输出另一组停机信号。天关轮换信号可接入跑偏自动纠偏调整装置，用于校正胶带的偏离和扭曲；二级开关转换信号用来控制胶带机运行，起到保护胶带边缘作用。胶带机恢复正常运行后，立辊自动复位。

使用环境与使用安装：

   本机适宜在环境温度-25℃～+55℃，相对湿度不大于85环境下保持正常工作。 可在酸、碱、盐性区域工作，开关应对称平衡安装在皮带机架两侧的固定支架上，立辊轴上与胶带平面相垂，立辊与胶带边缘距离为L=50-100mm较适宜，两级跑偏开关适用范围 　　两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，胶带位于立辊下端1/3处，每100米胶带可安装跑偏开关3对（6台）。

特点：

&miot;结构简单实用、性能稳定可靠

&miot;防尘、防震、防潮

&miot;体积小、重量轻、寿命长

&miot;安装方便，免维护

&miot;输出信号既可与现场设备联锁使用，也可送达微机控制系统

&miot;电源适应性广：24~380V

技术参数：

工作电压：24~380V

型号：PXA-02GKH-10-30-A

绝缘电阻：＞500MΩ

输出信号：无源开关量信号

环境温度：-20℃~+60℃

环境湿度：＜90

重 量：2.5Kg

防护等级：IP65

复位方式：自动复位

响应时间：＜2mS

控制触点容量：3A-

动作力：50&plun;10N

、
