NST1-12-30，防爆跑偏开关用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障；本机广泛应用矿山、电力及化工等行业的运输系统中。
【详细说明】
NST1-12-30，防爆跑偏开关用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障；本机广泛应用矿山、电力及化工等行业的运输系统中。NST1-12-30，防爆跑偏开关图
二、技术参数
1， 使用环境条件
a 环境温度-30~+50&orm;C
b 相对湿度不大于85
2， 主要参数见下表
参数
型号
动作角度
极限角度
动作力（kg）
触点数量
触点容量
复位方式
可靠性
重量（KG）
常开
常闭
NST1-12-30
12&orm;
30&orm;
70&orm;
2
2
AC380V
自动复位
>10六次方
3.5
NST1-10-45
10&orm;
45&orm;
70&orm;
NST1-20-35
20&orm;
35&orm;
70&orm;
三、结构特点
1， 本机采用铝合金压铸壳体、强度高、重量轻；
2， 外壳防护等级达IP65，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，可在恶劣环境中长期工作；
3， 机内采用进口行程开关，触点容量大、动作灵敏、可靠。
四、工作原理
当运动中的胶带发生跑偏时，两级跑偏开关适用范围 两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，胶带边缘带动立旋转并挤压使之倾料。若立辊倾斜大于动作角度时，立即发出一组开关信号；如立辊继续倾斜大于二级动作角度时，则输出另一组开关信号，两级跑偏开关适用范围 两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，两组开关信号可分别用于告警或停机。

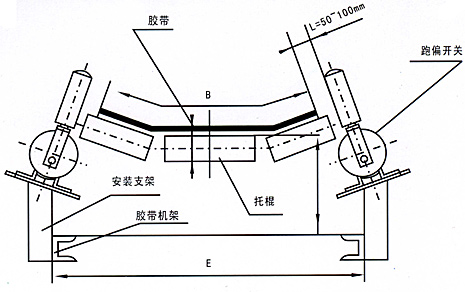

五、安装调整
1， 将跑偏开关固定在支架上，然后安装在胶带机架上；
2， 立辊轴线与胶带平面垂直，立辊与胶带边缘距离为L=50-100mm;
3， 胶带位于立辊下端1/3处；
4， 每100m胶带可安装跑偏开关3对（6台）。
