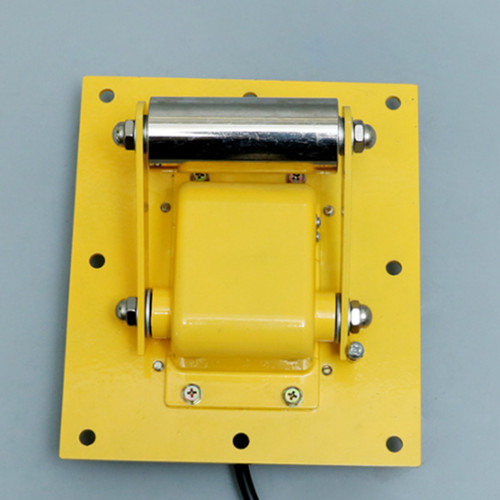

产品名称：提升机跑偏开关MYTP-N1

产品型号：MYTP-N1

所属类别：两级跑偏开关 > 跑偏开关

提升机跑偏开关MYTP-N1概述：

用于提升机，刮板机，拉链机等传动机械跑偏的检测，防止由于跑偏而造成物料溢出等故障。本机广泛应用于矿山、电力及化工等行业的运输系统中。

简介：

 胶带提升机防跑偏开关属机电融合一体的新技术产品，对于皮带输送机、拉链机、刮板机、提升机以及其他传动机械出现的跑偏、错位等故障时，能及时向微机控制系统发送报警信号或直接停机。有效的保护设备和人生安全。另外由于信号可发送至微机控制系统，两级跑偏开关适用范围 　　两级跑偏开关用于常规皮带输送机：地下、索道支撑皮带输送机：轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位：裙边给料机/输送机：重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动报警和停机的保护装置。两级跑偏开关广泛用于冶金、煤炭、水泥建材、采矿、电力、港埠、冶金、化工等领域的各种带式输送设备。，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。

提升机跑偏开关MYTP-N1广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食、仓库等各类使用输送设备行业。

工作原理：
  胶带提升机防跑偏开关，分别安装在胶带提升机上下左右壁板侧，检测胶带上下左右跑偏，安装是滚轮与胶带有20-70MM距离可调整（由用户自定，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，一般以不摩擦到滚轮为准）。当发生跑偏时胶带向外侧偏移至滚轮处，滚轮带动调节杆使跑偏开关动作切断设备。

WTDP-I防偏提升机皮带防跑偏开关

TDR-I刮板机起升起跑偏装置

EXHFKPT1-12-30防爆跑偏开关厂家

YHPK-TP提升机跑偏开关

技术参数：
 工作电压：220VAC±15%           负载电流：≤5A
  绝缘电阻:≥500MΩ                       输出信号：开关量信号
  环境温度：-20℃至60℃             环境湿度：＜90%
  重量：2KG                                   防护等级：IP66
  复位方式：自动复位                  响应时间：＜2mS
  控制触点容量：220V/5A            动作力：50±10N

接线图：
  胶带提升机防跑偏开关提供一常开一常闭触点，用户根据需求按图示截图，本产品引出电缆线。具体接线见线标。

 安装讲解：

1防跑偏开关一般在上下部机壳进入滚筒侧各安装一对，位置在距上下中心1米左右（见安装图），也可以根据需要安装在中部机壳靠近胶带滚筒出（防止胶带运行摆动过大跑偏开关检测失误）；

2安装跑偏开关时滚轮应顺着胶带运行方向（见安装图）；
3调整滚轮距离允许胶带偏移量（一般为40-60MM）；
4安装结束后打开后盖，调整微动开关凸轮进入凹槽，盖上后盖， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，接线
