HFPPKG-20-35跑偏开关 两级跑偏开（图）
跑偏开关用于检测胶带的跑偏量和扭曲程度。可防止皮带边缘的损伤和因为胶带的跑偏而引起的物料散落。是实现自动警示和停机的一种保护性开关。
【详细说明】
卓信HFPPKG-20-35跑偏开关 两级跑偏开（图）
HFPPKG-20-35跑偏开关 两级跑偏开（图）HFPPKG系列跑偏开关说明
跑偏开关用于检测胶带的跑偏量和扭曲程度。可防止皮带边缘的损伤和因为胶带的跑偏而引起的物料散落。是实现自动警示和停机的一种保护性开关。
使用条件：
环境温度：-40℃~+60℃； 相对湿度：不大于90；
大气压力：80~110kpa； 海拔高度：不超过2000M；
使用寿命：开关动作1万次； 绝缘电压：AC1000V试验历时1分钟。
主要技术指标：
型号
触点
容量
触点数量
开关工作角度
动作
力距
防护
等级
重量
常开
常闭
二级
极限角
PPKG-12-30
≤380V
≤3A
2
2
12⪚
30⪚
75⪚
23-27
kgcm
IP55
2.5kg
PPKG-10-45
≤380V
≤3A
2
2
10⪚
45⪚
75⪚
PPKG-20-35
≤380V
≤3A
2
2
20⪚
35⪚
75⪚
HFPPKG-12-30
≤380V
≤3A
2
2
12⪚
30⪚
75⪚
23-27
kgcm
IP65
2.5kg
HFPPKG-10-45
≤380V
≤3A
2
2
10⪚
45⪚
75⪚
HFPPKG-20-35
≤380V
≤3A
2
2
20⪚
35⪚
75⪚
工作原理及结构特征：
本系列跑偏开关具有两级动作功能。动作用于警示，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，二级动作用于自动停机。胶带机在运行中，当胶带跑偏且与本开关立辊接触时，立辊自转，DDP-LJ2两级跑偏开关适用于皮带输送机，能使皮带输送机在皮带跑偏将导致严重挂边磨损甚至发生撕裂事故前就发出报警信号以及进一步的自动停车。 能及时有效的保护设备安全、避免事故扩大化，达到保障生产、保护设备的目的。另外由于信号可发送至控制系统，方便实现工厂自动化控制，因此又可达到减员增效，集中控制，利于生产与调度的目的。，若跑偏量继续加大，则挤压立辊发生偏移。
当立辊偏转角度超过12⪚时，开关动作，输出（警示信号）。
当立辊偏转角度超过30⪚时，二级开关动作，输出（停机信号）。
开关信号用于警示，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。
二级开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。
当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。
为了适应户外条件下长期使用，本产品均采用整体密封，内部金属零件进行镀锌纯化处理，外部零件除壳体外均做多层光亮镀铬，壳体为铸铝制造，表面采用静电喷涂技术处理，适宜在恶劣环境下使用。

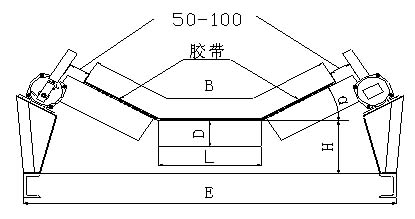

卓信电气生产胶带机输送系列保护开关：两级跑偏开关， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，双向拉绳开关，皮带打滑开关
