【详细说明】

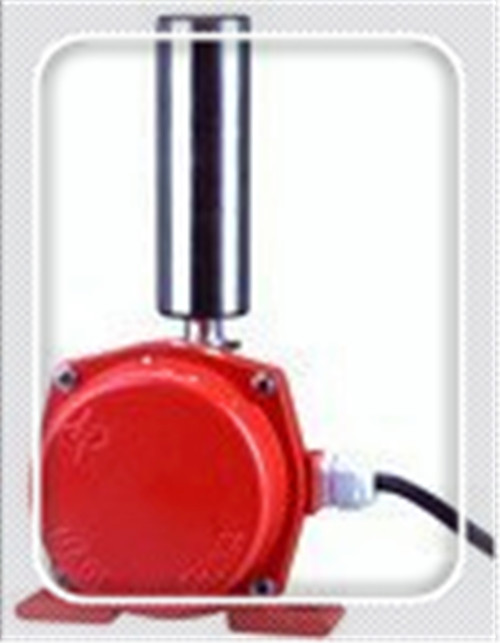

NST1-12-30两级跑偏开关NS接近开关说明

NST1-12-30两级跑偏开关NS接近开关，两级跑偏开关用于检测胶带运输机的跑偏量和扭曲程度。可防止皮带边缘的损伤和因为胶带的跑偏面引起的物料散落，是实现自动警示和停机的一种保护性开关。本产品开关内使用NS传感头，采用铝压铸处壳具有防水、防灰、防震等优点，安装方便、开关性能可靠，在输送机胶带中广泛应用。

我厂生产的两级跑偏开关主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中 ，是输送机自动化控制不可缺少的传感元件，本产品可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。本产品由于安装方便、开关性能可靠，在输送机胶带中广泛应用 。本产品内部采用国家仪器仪表防爆监督检验站（NEPSI）认可，符合GB12476.1-1990标准所规定的要求 。

工作原理

运行中的胶带发生跑偏时，胶带边缘带动立辊旋转并挤压立辊使之倾料。若立辊倾大于动作角度时，立即发出一组开关信号；

如立辊继续倾斜大于二级动作角度时，则输出另一组开关信号。两组开关信号可分别用于告警或停机。胶带机恢复正常运行后，立辊自

动复位。

安装说明

1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。

2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的间距和推力，建议皮带与档轮间的安装距离为120-160mm（详见安装示意图）。

3、安装距离：建议每50米安装一对跑偏开关。

4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是警示信号，3、4为常闭接点是二级停机信号。

注意事项

1、跑偏开关档轮与皮带保持垂直。

2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。

3、跑偏开关底座固定牢固。跑偏开关结构图

技术规范：触点容量：380V3A
触点数量：2组常开2组常闭
动作角度：12⪚ 二级30⪚ 极限角75⪚
环境温度：-40℃&mash;+75℃
使用寿命：开关动作多于15万次
绝缘电压：AC2000V

特价NST1-12-30两级跑偏开关

发河北NST1-10-45两级跑偏开关NS接近开关

直销NST1-20-35两级跑偏开关NS接近开关

国产

买家必读

收到货时，无论包装是否破损，务必当面检查物品是否完好及缺少，输送机在运行中，当皮带跑偏且与开关立辊接触时，立辊自转，若跑偏量继续加大，则挤压立辊发生偏移。一级开关信号用于报警，如果将此信号与跑调整装置相接，即可实现不停机状态下的跑偏自动调整。二级两级跑偏开关信号用于停机，将此信号接至控制线路中，即可实现重度跑偏状态下的自动停机。当故障排除后，胶带离开立辊正常运转时，立辊可自动复位。，有任何问题，立即与我取得。

本公司承诺:诚信待人，我们是生产，做的是发生意，均以zui低出报价，没有暴利。低价位,高品质。1年品质保证。

物流：顺丰速运、申通快递、圆通快递、中通快递、天天快运、EMS邮政速运及公铁联运。

购买需知：

本公司上传产品型号规格有限，产品型号规格有多种，详情请来电资询。
