跑偏开关

主页 > 产品中心 > 跑偏开关 >

产品介绍



两极跑偏开关用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。是输送机自动化控制不可缺少的传感元件。本产品由于安装方便、开关性能可靠，在输送机胶带中广泛应用。山东卓信胶带跑偏开关THP-10-45两级跑偏开关

【详细说明】



胶带跑偏开关THP-10-45两级跑偏开关说明

卓信电气生产的THP系列跑偏开关：THP-12-30两级跑偏开关，THP-10-45两级跑偏开关，THP-20-35两级跑偏开关

一.概述

两极跑偏开关用于输送机胶带跑偏的检测， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，防止由于胶带跑偏而造成物料溢出等故障。是输送机自动化控制不可缺少的传感元件。本产品由于安装方便、开关性能可靠， 两级跑偏开关安装和调整 1.跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。两级跑偏开关一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对） 4.跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。，在输送机胶带中广泛应用。胶带跑偏开关THP-10-45两级跑偏开关

二.技术参数

技术要求

型号

动作角度

极限角度



动作力

（Kg）

输出

负载电流

复位方式

1级

2级

NO

NC

THP-12-30

12⪚

30⪚

70⪚&plun;1

10

2

2



自动

THP-10-45

     10⪚

    45⪚

70⪚&plun;1

         10

     2

      2



        自动

THP-20-35

     20⪚

    35⪚

70⪚&plun;1

         10

     2

      2



        自动

 三.结构特点

 1． 本产品采用铝合金铸造壳体、强度高、重量轻。
 2． 外壳防护等级达到IP65，可在恶劣环境下长期工作。
 3． 机内采用进口进口微动开关、动作灵敏、稳定性高、性能可靠。

四.工作原理

  工作原理 当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，使用与安装：防偏开关可固定在输送机纵梁顶部或底部，动作杆距皮带边缘约25mm。通常安装在皮带两侧距头部或尾部0.3-2米的地方。当皮带跑偏时，迫使动作杆偏离，触动报警开关。两级跑偏开关如果继续偏离，触动别一组开关，输送机就会保护性停机。，发出停机信号。

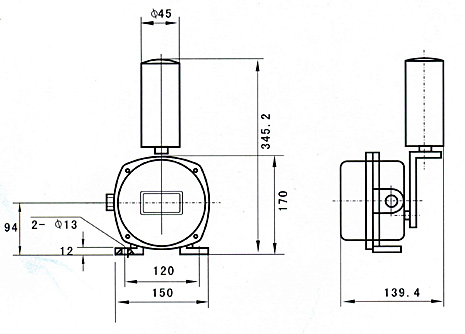

五.外型尺寸
